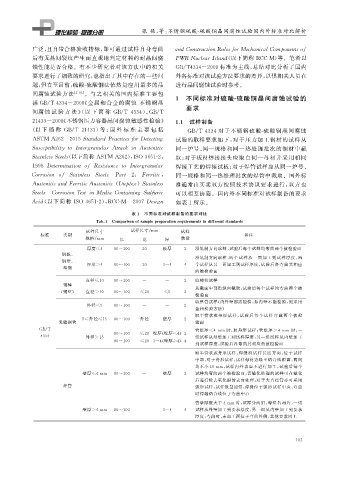

Page 44 - 理化检验-物理分册2019年第二期
P. 44
张 艳, 等: 不锈钢硫酸 Ｇ 硫酸铜晶间腐蚀试验国内外标准对比解析
广泛, 且自带合格验收指标, 即可通过试样自身弯曲 andConstructionRules f orMechanicalCom p onentso f
后有无晶间裂纹产生而直观地判定材料的耐晶间腐 PWRNuclearIsland ( 以下简称 RCCＧM ) 等.笔者以
蚀性能是否合格.有不少研究者对该方法中的相关 GB / T４３３４－２００８标准为主线, 总结对比分析了国内
要求进行了细致的研究, 也指出了其中存在的一些问 外各标准对该试验方法要求的差异, 以供相关人员在
题, 但直至目前, 硫酸 Ｇ 硫酸铜法依然是应用最多的晶 进行晶间腐蚀试验时参考.
间腐蚀试验方法 [ ２Ｇ１０ ] .与之相关的国内标准主要包
括 GB / T４３３４－２００８ « 金属和合金的腐蚀 不锈钢晶 １ 不同标准对硫酸 Ｇ 硫酸铜晶间腐蚀试验的
要求
间腐蚀 试 验 方 法»( 以 下 简 称 GB / T４３３４ )、 GB / T
２１４３３－２００８ « 不锈钢压力容器晶间腐蚀敏感性检验» １．１ 试样制备
( 以 下 简 称 GB / T２１４３３ ) 等; 国 外 标 准 主 要 包 括 GB / T４３３４ 对于不锈钢硫酸 Ｇ 硫酸铜晶间腐蚀
ASTM A２６２－２０１５StandardPractices f orDetectin g 试验的取样要求如下: 对于压力加工钢材的试样从
Susce p tibilit ytoInter g ranular Attackin Austenitic 同一炉号、 同一规格和同一热处理批次的钢材中截
StainlessSteels ( 以下简称 ASTM A２６２ ), ISO３６５１Ｇ２ : 取; 对于板材焊接接头应取自同一母材并采用相同
１９９８ Determination o f ResistancetoInter g ranular 焊接工艺的焊接试板; 对于焊管试样应从同一炉号、
Corrosion o f Stainless Steels — Part ２ : Ferritic , 同一规格和同一热处理批次的焊管中截取.国外标
AusteniticandFerriticＧAustenitic ( Du p lex ) Stainless 准通常由买卖双方按照技术协议要求进行, 双方也
Steels — CorrosionTestin MediaContainin gSul f uric 可以相互协商.国内外不同标准对试样制备的要求
Acid ( 以下简称 ISO３６５１Ｇ２ ), RCCＧM－２００７Desi g n 如表 １ 所示.
表 １ 不同标准对试样制备的要求对比
Tab敭１ Com p arisonofsam p le p re p arationre q uirementsindifferentstandards
试件尺寸 试样尺寸 / mm 试样
标准 类别 备注
规格 / mm 长 宽 厚 数量
厚度 ≤４ ８０~１００ ２０ 板厚 ２ 沿轧制方向取样, 试验后每个试样均弯曲两个被检验面
钢板、
沿轧制方向取样, 两个试样从一面加工到试样厚度, 两
钢带、
厚度 ＞４ ８０~１００ ２０ ３~４ ４ 个试样从另一面加工到试样厚度, 试验后各弯曲其相应
型钢
的被检验面
直径 ≤１０ ８０~１００ － － ２ 取棒状试样
钢棒
从截面中部沿纵向截取, 试验后每个试样均弯曲两个被
( 钢丝) 直径 ＞１０ ８０~１００ ≤２０ ≤５ ２
检验面
取整管试样( 内外壁都需检验, 如内壁不能检验, 则采用
外径 ＜５ ８０~１００ － － ２
金相检验方法)
取半管状或舟 形 试 样, 试 验 后 每 个 试 样 弯 曲 两 个 被 检
无缝钢管 ５≤ 外径 ≤１５ ８０~１００ 外径 壁厚 ２ 验面
GB / T 管壁厚 ＜４ mm 时, 取舟形试样; 管壁厚 ＞４ mm 时, 一
８０~１００ ≤２０ 壁厚( 壁厚＜４ ) ２
４３３４ 外径 ＞１５ 组试样从外壁加工到试样厚度, 另一组试样从内壁加工
８０~１００ ≤２０ ３~４ ( 壁厚≥４ ) ４
到试样厚度, 试验后各弯曲其相应的被检验面
取半管状或舟形试样, 焊缝沿试样长度方向, 位于试样
中部, 对于舟形试样, 试样母材边缘至熔合线距离, 两面
均不小 １０mm , 试样内外表面不进行加工, 试验后每个
壁厚 ≤４mm ８０~１００ － 壁厚 ２ 试样均弯曲两个被检验面; 需敏化处理的试样可在敏化
后进行除去氧化膜的表面处理; 对于大直径管亦可采用
焊管 弧形试样, 试样数量加倍, 焊缝位于弧形试样中央, 弯曲
时焊缝熔合线位于弯曲中心
管壁厚度大于 ４mm 时, 试样分两组, 每组各两片, 一组
壁厚 ＞４mm ８０~１００ － ３~４ ４ 试样从外壁加工到要求厚度, 另一组从内壁加工到要求
厚度; 弯曲时, 未加工面位于弯曲外侧, 其他要求同上
１ ０ ３
