Page 88 - 理化检验-化学分册2017第八期
P. 88

李二勇, 等: 地铁道岔滑床板断裂失效分析

















                                                   图 2  滑床板及钢轨侧视图
                                             Fi g 敭2 Sideviewoftheslide p lateandtherail
            4mm 左右时开始向左右 两 侧 及 下 方 3 个 方 向 扩
            展, 如图 3 所示.左侧焊缝裂纹起源区发现焊缝末
            端存在较大孔洞, 如图 4 所示; 右侧焊缝裂纹起源区
            未发现焊接孔洞缺陷, 如图 5 所示.图 4 中虚线箭
            头指示了裂纹的总体扩展方向, 在该线条两侧另有
            次要扩展方向.

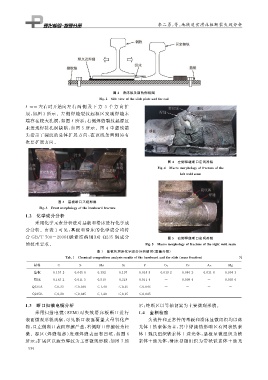

                                                                            图 4  左侧焊缝断口宏观形貌
                                                                       Fi g 敭4 Macromor p holo gy offractureofthe
                                                                                 leftweldseam





                           图 3  基板断口正视形貌
                  Fi g 敭3 Frontmor p holo gy ofthebaseboardfracture
            1.2  化学成分分析
                 采用化学元素分析法对基板和滑床进行化学成
            分分析.由表 1 可见, 基板和滑床的化学成分均符
            合 GB / T700-2006 « 碳素结构钢» 对 Q235 钢成分                            图 5  右侧焊缝断口宏观形貌
            的技术要求.                                               Fi g 敭5 Macromor p holo gy offractureoftheri g htweldseam
                                            表 1  基板和滑床化学成分分析结果( 质量分数)
                              Tab敭1 Chemicalcom p ositionanal y sisresultsofthebaseboardandtheslide   massfraction    %
                材料        C         S        Mn        Si        P        Cu       Cr        As       M g
                基板      0.1572    0.0450    0.392     0.197   0.0189    0.0192    0.0402   0.0118    0.0043
                滑床      0.1632    0.0115    0.519     0.318   0.0114      -       0.0094     -       0.0036
               Q235A     ≤0.22    ≤0.050    ≤1.40     ≤0.35    ≤0.045     -         -        -         -
               Q235B     ≤0.20    ≤0.045    ≤1.40     ≤0.35    ≤0.045     -         -        -         -

            1.3  断口扫描电镜分析                                      示; 终断区以等轴韧窝为主要微观形貌.
                 采用扫描电镜( SEM ) 对失效滑床板断 口进行                    1.4  金相检验
            表面微观形貌观察, 可见断口表面覆盖大量氧化产                                失效件和正常件的基板和滑床显微组织均以珠
            物, 且左侧断口表面摩擦严重, 右侧断口摩擦较为轻                          光体 + 铁素体为主, 其中焊接热影响区有网状铁素
                                                               体 + 魏氏组织铁素体 + 珠光体, 基板显微组织为铁
            微.源区( 焊缝根部) 发现焊缝表面有凹坑, 如图 6
            所示; 扩展区以疲劳辉纹为主要微观形貌, 如图 7 所                        素体 + 珠光体, 滑床显微组织为带状铁素体 + 珠光
             5 9 6
   83   84   85   86   87   88   89   90   91   92   93
