王 闯，等：高温服役HR3C耐热钢的显微组织变化

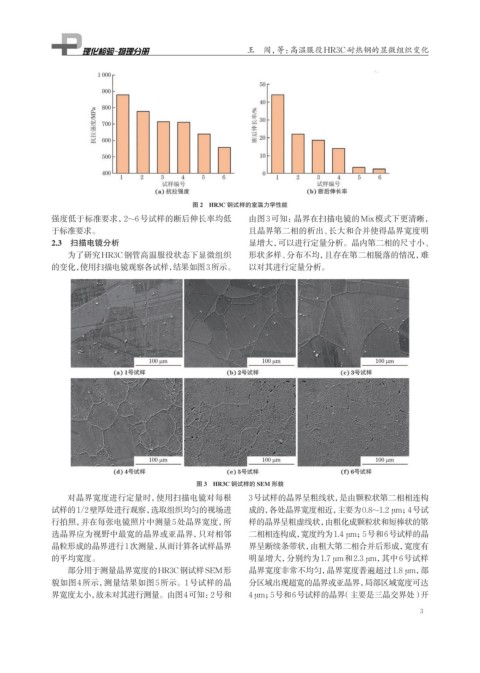

图 2 HR3C 钢试样的室温力学性能
强度低于标准要求，2~6号试样的断后伸长率均低 由图3可知：晶界在扫描电镜的Mix模式下更清晰，
于标准要求。 且晶界第二相的析出、长大和合并使得晶界宽度明
2.3 扫描电镜分析 显增大，可以进行定量分析。晶内第二相的尺寸小、
为了研究HR3C钢管高温服役状态下显微组织 形状多样、分布不均，且存在第二相脱落的情况，难
的变化，使用扫描电镜观察各试样，结果如图3所示。 以对其进行定量分析。
图 3 HR3C 钢试样的 SEM 形貌
对晶界宽度进行定量时，使用扫描电镜对每根 3号试样的晶界呈粗线状，是由颗粒状第二相相连构
试样的1/2壁厚处进行观察，选取组织均匀的视场进 成的，各处晶界宽度相近，主要为0.8~1.2 μm；4号试
行拍照，并在每张电镜照片中测量5处晶界宽度，所 样的晶界呈粗虚线状，由粗化成颗粒状和短棒状的第
选晶界应为视野中最宽的晶界或亚晶界，只对相邻 二相相连构成，宽度约为1.4 μm；5号和6号试样的晶
晶粒形成的晶界进行1次测量， 从而计算各试样晶界 界呈断续条带状，由粗大第二相合并后形成，宽度有
的平均宽度。 明显增大，分别约为1.7 μm和2.3 μm，其中6号试样
部分用于测量晶界宽度的HR3C钢试样SEM形 晶界宽度非常不均匀，晶界宽度普遍超过1.8 μm，部
貌如图4所示，测量结果如图5所示。1号试样的晶 分区域出现超宽的晶界或亚晶界，局部区域宽度可达
界宽度太小，故未对其进行测量。由图4可知：2号和 4 μm；5号和6号试样的晶界（主要是三晶交界处）开
