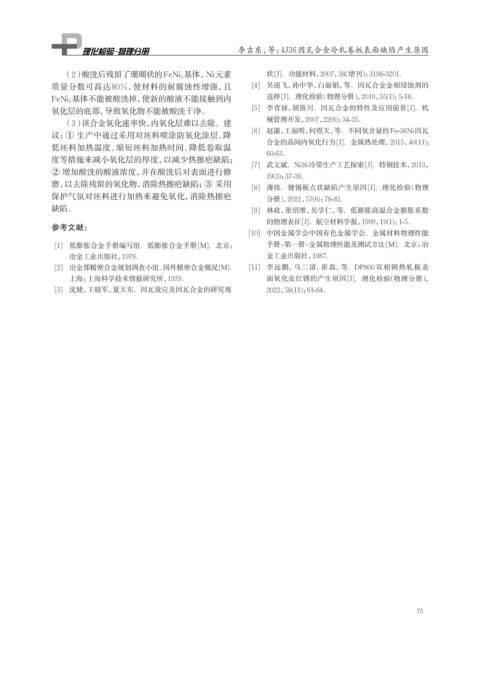

Page 91 - 理化检验-物理分册2024年第八期

李吉东，等：4J36因瓦合金冷轧卷板表面缺陷产生原因

（2）酸洗后残留了珊瑚状的FeNi 3 基体，Ni元素 状[J]．功能材料，2007，38(增刊)：3198-3201.
质量分数可高达80%，使材料的耐腐蚀性增强，且 [4] 吴迎飞，孙中华，白丽娟，等．因瓦合金金相浸蚀剂的
FeNi 3 基体不能被酸洗掉，使新的酸液不能接触到内 选择[J]．理化检验(物理分册)，2019，55(1)：5-18.
氧化层的底部，导致氧化物不能被酸洗干净。 [5] 李青禄，胡笛川．因瓦合金的特性及应用前景[J]．机
械管理开发，2007，22(6)：34-35．
（3）该合金氧化速率快，内氧化层难以去除。建
[6] 赵谦， 王福明，何煜天，等．不同氧含量的Fe-36Ni因瓦
议：① 生产中通过采用对坯料喷涂防氧化涂层、降
合金的晶间内氧化行为[J]．金属热处理，2015，40(11)：
低坯料加热温度、缩短坯料加热时间、降低卷取温
60-63．
度等措施来减小氧化层的厚度，以减少热擦疤缺陷；

[7] 武文斌．Ni36冷带生产工艺探索[J]．特钢技术，2013，
② 增加酸洗的酸液浓度，并在酸洗后对表面进行修
19(3)：37-39．
磨，以去除残留的氧化物，消除热擦疤缺陷；③ 采用
[8] 薄炜．镀锡板点状缺陷产生原因[J]．理化检验(物理
保护气氛对坯料进行加热来避免氧化，消除热擦疤 分册)，2021，57(6)：78-81．
缺陷。 [9] 林政，张绍维，吴学仁，等．低膨胀高温合金膨胀系数
的物理表征[J]．航空材料学报，1999，19(1)：1-5．
参考文献：
[10] 中国金属学会中国有色金属学会．金属材料物理性能
[1] 低膨胀合金手册编写组．低膨胀合金手册[M]．北京： 手册-第一册-金属物理性能及测试方法[M]．北京：冶
冶金工业出版社，1979. 金工业出版社，1987．
[2] 冶金部精密合金规划调查小组． 国外精密合金概况[M]. [11] 李远鹏，马二清，崔磊，等．DP800 双相钢热轧板表
上海：上海科学技术情报研究所，1979. 面氧化皮红锈的产生原因[J]．理化检验（物理分册），
[3] 沈婕，王晓军，夏天东．因瓦效应及因瓦合金的研究现 2022，58(11)：61-64．

75
