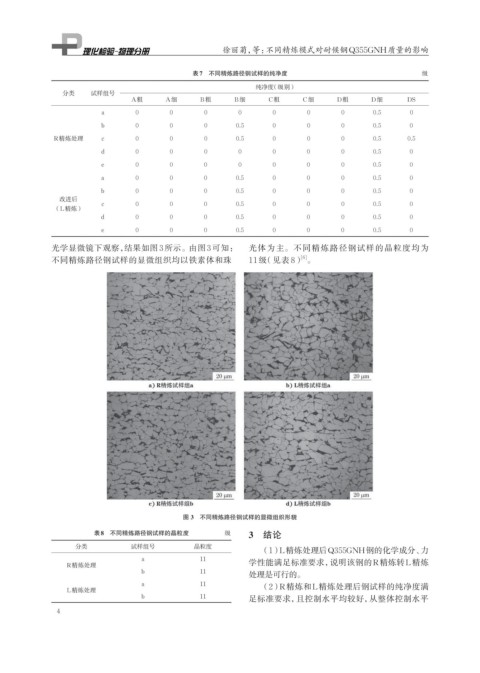

Page 20 - 理化检验-物理分册2024年第八期

徐丽菊，等：不同精炼模式对耐候钢Q355GNH质量的影响

表7 不同精炼路径钢试样的纯净度 级
纯净度（级别）
分类 试样组号
A粗 A细 B粗 B细 C粗 C细 D粗 D细 DS

a 0 0 0 0 0 0 0 0.5 0
b 0 0 0 0.5 0 0 0 0.5 0
R精炼处理 c 0 0 0 0.5 0 0 0 0.5 0.5
d 0 0 0 0 0 0 0 0.5 0
e 0 0 0 0 0 0 0 0.5 0
a 0 0 0 0.5 0 0 0 0.5 0
b 0 0 0 0.5 0 0 0 0.5 0
改进后
c 0 0 0 0.5 0 0 0 0.5 0
（L精炼）
d 0 0 0 0.5 0 0 0 0.5 0
e 0 0 0 0.5 0 0 0 0.5 0

光学显微镜下观察，结果如图 3 所示。由图 3 可知： 光体为主。不同精炼路径钢试样的晶粒度均为
[6]
不同精炼路径钢试样的显微组织均以铁素体和珠 11 级 （见表 8） 。

图 3 不同精炼路径钢试样的显微组织形貌
表8 不同精炼路径钢试样的晶粒度 级 3 结论

分类 试样组号 晶粒度
（1）L精炼处理后Q355GNH钢的化学成分、力

a 11
R精炼处理 学性能满足标准要求，说明该钢的R精炼转L精炼
b 11
处理是可行的。
a 11 （2） 精炼和L精炼处理后钢试样的纯净度满
L精炼处理 R
b 11 足标准要求，且控制水平均较好，从整体控制水平
4
