冯电稳，等：海上油田电泵连接螺栓断裂原因

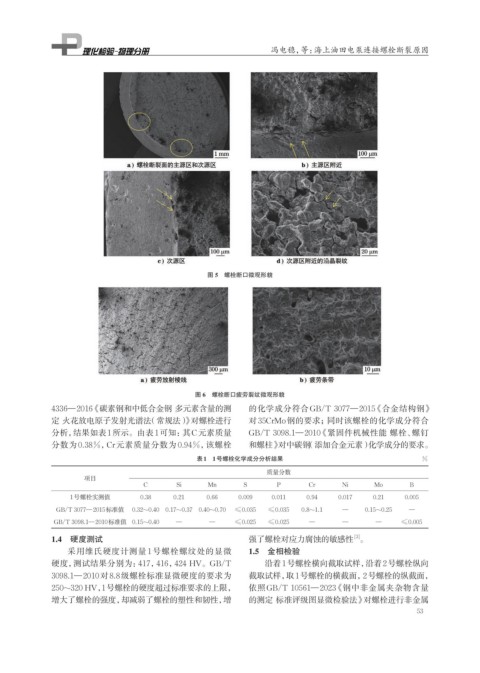

图 5 螺栓断口微观形貌
图 6 螺栓断口疲劳裂纹微观形貌
4336—2016 《碳素钢和中低合金钢 多元素含量的测 的化学成分符合GB/T 3077—2015 《合金结构钢》
定 火花放电原子发射光谱法 （常规法）》对螺栓进行 对35CrMo钢的要求；同时该螺栓的化学成分符合
分析，结果如表1所示。由表1可知：其C元素质量 GB/T 3098.1—2010 《紧固件机械性能 螺栓、螺钉
分数为 0.38%，Cr元素质量分数为 0.94%，该螺栓 和螺柱》对中碳钢（添加合金元素）化学成分的要求。
表1 1号螺栓化学成分分析结果 %
质量分数
项目
C Si Mn S P Cr Ni Mo B
1号螺栓实测值 0.38 0.21 0.66 0.009 0.011 0.94 0.017 0.21 0.005
GB/T 3077—2015标准值 0.32~0.40 0.17~0.37 0.40~0.70 ≤0.035 ≤0.035 0.8~1.1 — 0.15~0.25 —
GB/T 3098.1—2010标准值 0.15~0.40 — — ≤0.025 ≤0.025 — — — ≤0.005
1.4 硬度测试 强了螺栓对应力腐蚀的敏感性 。
[3]
采用维氏硬度计测量 1 号螺栓螺纹处的显微 1.5 金相检验
硬度，测试结果分别为：417，416，424 HV。GB/T 沿着1号螺栓横向截取试样，沿着2号螺栓纵向
3098.1—2010对8.8级螺栓标准显微硬度的要求为 截取试样，取1号螺栓的横截面，2号螺栓的纵截面，
250~320 HV，1号螺栓的硬度超过标准要求的上限， 依照GB/T 10561—2023 《钢中非金属夹杂物含量
增大了螺栓的强度，却减弱了螺栓的塑性和韧性，增 的测定 标准评级图显微检验法》对螺栓进行非金属
