Page 29 - 理化检验-物理分册2024年第六期
P. 29
门腾腾，等：铜导线火灾熔痕的背散射电子衍射分析方法

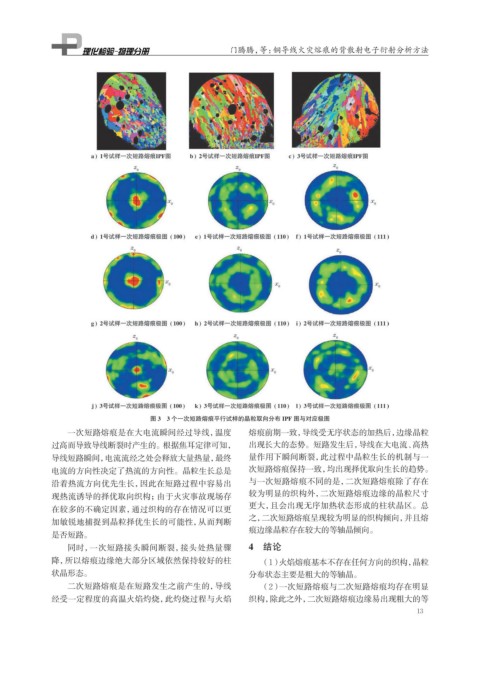

图 3 3 个一次短路熔痕平行试样的晶粒取向分布 IPF 图与对应极图
一次短路熔痕是在大电流瞬间经过导线，温度 熔痕前期一致，导线受无序状态的加热后，边缘晶粒
过高而导致导线断裂时产生的。根据焦耳定律可知， 出现长大的态势。短路发生后，导线在大电流、高热
导线短路瞬间，电流流经之处会释放大量热量，最终 量作用下瞬间断裂，此过程中晶粒生长的机制与一
电流的方向性决定了热流的方向性。晶粒生长总是 次短路熔痕保持一致，均出现择优取向生长的趋势。
沿着热流方向优先生长，因此在短路过程中容易出 与一次短路熔痕不同的是，二次短路熔痕除了存在
现热流诱导的择优取向织构；由于火灾事故现场存 较为明显的织构外，二次短路熔痕边缘的晶粒尺寸
更大，且会出现无序加热状态形成的柱状晶区。总
在较多的不确定因素，通过织构的存在情况可以更
之，二次短路熔痕呈现较为明显的织构倾向，并且熔
加敏锐地捕捉到晶粒择优生长的可能性，从而判断
痕边缘晶粒存在较大的等轴晶倾向。
是否短路。
同时，一次短路接头瞬间断裂，接头处热量骤 4 结论
降，所以熔痕边缘绝大部分区域依然保持较好的柱 （1）火焰熔痕基本不存在任何方向的织构，晶粒
状晶形态。 分布状态主要是粗大的等轴晶。
二次短路熔痕是在短路发生之前产生的，导线 （2）一次短路熔痕与二次短路熔痕均存在明显
经受一定程度的高温火焰灼烧，此灼烧过程与火焰 织构，除此之外，二次短路熔痕边缘易出现粗大的等
13
