张小群, 等: 导电辊辊轴断裂原因

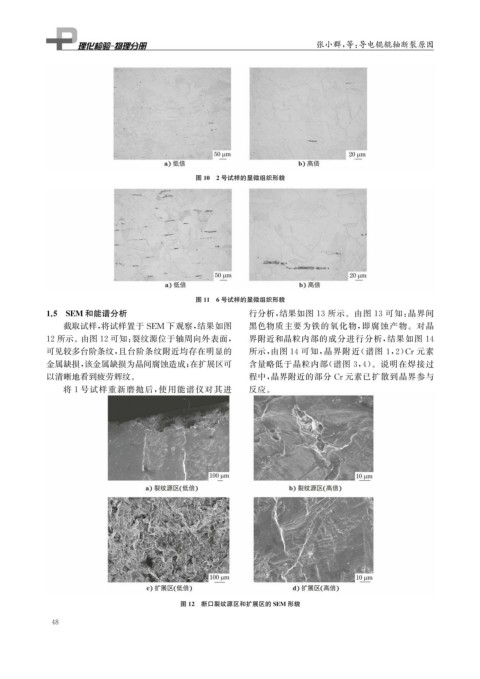

图10 2号试样的显微组织形貌

图11 6号试样的显微组织形貌
1.5 SEM 和能谱分析 行分析, 结果如图 13 所示。由图 13 可知: 晶界间
截取试样, 将试样置于 SEM 下观察, 结果如图 黑色物质主要为铁的氧化物, 即腐蚀产物。对晶

12所示。 由图12可知: 裂纹源位于轴周向外表面, 界附近和晶粒内部的成分进行分析, 结果如图 14
可见较多台阶条纹, 且台阶条纹附近均存在明显的 所示, 由图14可知, 晶界附近( 谱图 1 , 2 ) Cr元素
金属缺损, 该金属缺损为晶间腐蚀造成; 在扩展区可 含量略低于晶粒内部( 谱图 3 , 4 )。说明在焊接过
以清晰地看到疲劳辉纹。 程中, 晶界附近的部分 Cr元素已扩散到晶界参与
将1号试样重新磨抛后, 使用能谱仪对其进 反应。

图12 断口裂纹源区和扩展区的SEM 形貌
