Page 59 - 理化检验-物理分册2023年第十期

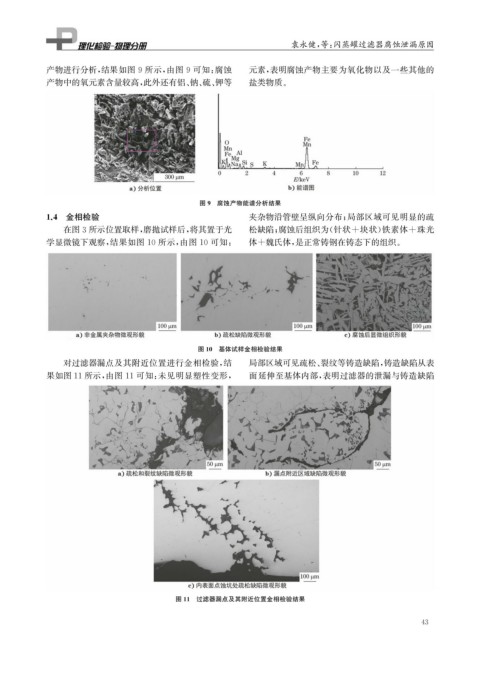

袁永健, 等: 闪蒸罐过滤器腐蚀泄漏原因

产物进行分析, 结果如图9所示, 由图9可知: 腐蚀 元素, 表明腐蚀产物主要为氧化物以及一些其他的
产物中的氧元素含量较高, 此外还有铝、 钠、 硫、 钾等 盐类物质。

图9 腐蚀产物能谱分析结果
1.4 金相检验 夹杂物沿管壁呈纵向分布; 局部区域可见明显的疏
在图3所示位置取样, 磨抛试样后, 将其置于光 松缺陷; 腐蚀后组织为( 针状+块状) 铁素体+珠光
学显微镜下观察, 结果如图10所示, 由图10可知: 体+魏氏体, 是正常铸钢在铸态下的组织。

图10 基体试样金相检验结果
对过滤器漏点及其附近位置进行金相检验, 结 局部区域可见疏松、 裂纹等铸造缺陷, 铸造缺陷从表
果如图11所示, 由图11可知: 未见明显塑性变形, 面延伸至基体内部, 表明过滤器的泄漏与铸造缺陷

图11 过滤器漏点及其附近位置金相检验结果

3
4
