Page 63 - 理化检验-物理分册2023年第十期
P. 63

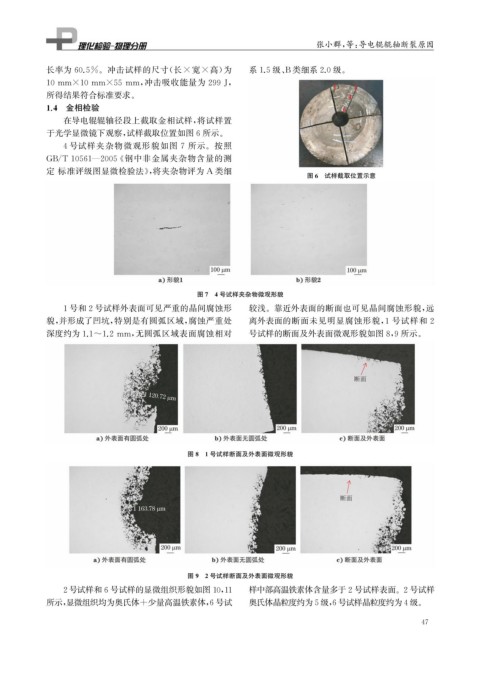

张小群, 等: 导电辊辊轴断裂原因
长率为 60.5% 。冲击试样的尺寸( 长 × 宽 × 高) 为 系1.5级、 B类细系2.0级。
10mm×10mm×55mm , 冲击吸收能量为 299J ,
所得结果符合标准要求。
1.4 金相检验
在导电辊辊轴径段上截取金相试样, 将试样置
于光学显微镜下观察, 试样截取位置如图6所示。
4号试样夹杂物微观形貌如图 7 所示。按照
GB / T10561 — 2005 《 钢中非金属夹杂物含量的测
定 标准评级图显微检验法》, 将夹杂物评为 A 类细
图6 试样截取位置示意
图7 4号试样夹杂物微观形貌
1号和2号试样外表面可见严重的晶间腐蚀形 较浅。靠近外表面的断面也可见晶间腐蚀形貌, 远
貌, 并形成了凹坑, 特别是有圆弧区域, 腐蚀严重处 离外表面的断面未见明显腐蚀形貌, 1 号试样和 2
深度约为1.1~1.2mm , 无圆弧区域表面腐蚀相对 号试样的断面及外表面微观形貌如图8 , 9所示。
图8 1号试样断面及外表面微观形貌
图9 2号试样断面及外表面微观形貌
样中部高温铁素体含量多于2号试样表面。 2号试样
2号试样和6号试样的显微组织形貌如图10 , 11
所示, 显微组织均为奥氏体+少量高温铁素体, 6号试 奥氏体晶粒度约为5级, 6号试样晶粒度约为4级。
7
4
