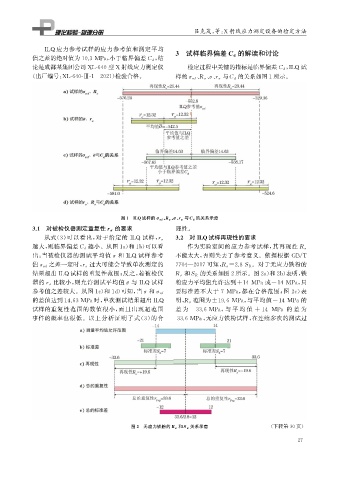

Page 39 - 理化检验-物理分册2023年第三期

吕克茂, 等: X 射线应力测定设备的检定方法

ILQ 应力参考试样的应力参考值和测定平均
3 试样临界偏差C d 的解读和讨论
, 结
值之差的绝对值为10.3MPa , 小于临界偏差C d
论是成都某集团公司 XL-640型 X 射线应力测定仪 检定过程中关键的指标是临界偏差C d ILQ 试
,
( 出厂编号: XL-640-Ⅲ-1 — 2021 ) 检验合格。 样的 σ ref R σ r σ 的关系如图1所示。
、 、 σ 、 与C d

、 、 σ 的关系示意
图1 IL Q 试样的σ ref R σ 、 r σ 与C d
的要求 理性。
3.1 对被检仪器测定重复性 r σ
3.2 对IL Q 试样再现性的要求
从式( 3 ) 可以看出, 对于给定的ILQ 试样, r σ
越小。从图1a ) 和1b ) 可以看
越大, 则临界偏差C d 作为实验室间的应力参考试样, 其再现性 R σ

出: 当被检仪器的测试平均值 和ILQ 试样参考 不能太大, 否则失去了参考意义。依据根据 GB / T
σ
过大可能会导致单次测定的 。对于无应力铁粉的
值σ ref 之差一定时, r σ
7704 — 2017可知, R σ=2.8S R
结果超出ILQ 试样的重复性范围; 反之, 若被检仪 R σ 和S R 的关系如图2所示。图2a ) 和2b ) 表明, 铁
比较小, 则允许测试平均值 与ILQ 试样 粉应力平均值允许达到 +14MPa或 -14MPa , 只

器的r σ σ

σ 要标准差不大于 7 MPa , 都在合格范围; 图 2c ) 表
参考值之差较大。从图1c ) 和1d ) 可知, 当 和σ ref

的差值达到14.63MPa时, 单次测试结果超出ILQ 明, R σ 范围为 ±19.6 MPa , 与平均值 -14 MPa的

试样的重复性范围的数值很小, 而且出现超范围 差 为 -33.6MPa , 与 平 均 值 +14 MPa 的 差 为

事件的概率也很低。以上分析证明了式( 3 ) 的合 33.6MPa , 无应力铁粉试样, 在连续多次的测试过

关系示意 ( 下转第30页)
图2 无应力铁粉的R σ 和 S R
7
2
