Page 50 - 理化检验-物理分册2023年第一期
P. 50

刘少先, 等: 合金化热镀锌无间隙原子钢板表面白色点状压印缺陷的产生原因


            为是以化学溶解+机械剥离的方式进行的                    [ 4 ] 。酸洗    大量氧化铁皮被剥离基板; 氧化铁皮局部偏厚时, 化
            过程如图8所示, 在酸洗过程中, 酸液中的氢离子沿                          学溶解速率较慢, 难以完全溶解剥离后的氧化铁皮,
            着裂纹进入裂纹内部, 与基板反应产生氢气, 氢气的                          导致部分剥离的氧化铁皮再次被压到基板表面, 形
            溢出作用促使氧化铁皮沿界面片状剥离, 在剥离界                            成氧化铁皮压入缺陷, 氧化铁皮的变形能力较差, 轧
            面处又形成了新的酸洗核, 并沿裂纹进一步扩展, 为                          制后变形量较小, 因此缺陷在轧制成品表面呈短白
            下一次的机械剥离提供准备条件                [ 5 ] , 如此反复进行,      条纹状。

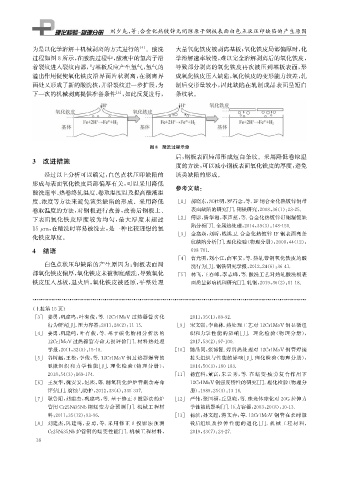

                                                      图8 酸洗过程示意
                                                               后, 钢板表面局部形成短白条纹。采用降低卷取温
            3 改进措施
                                                               度的方法, 可以减小钢板表面氧化铁皮的厚度, 避免

                 经过以上分析可以确定, 白色点状压印缺陷的                         该类缺陷的形成。
            形成与表面氧化铁皮局部偏厚有关, 可以采用降低                            参考文献:
            酸洗速率、 热卷终轧温度、 卷取温度以及提高酸液温
            度、 浓度等方法来避免该类缺陷的形成。采用降低                             [ 1 ]  郝晓东, 江社明, 罗石念, 等.IF钢合金化热镀锌钢带

            卷取温度的方法, 对钢板进行改善, 改善后钢板上、                               表面缺陷的研究[ J ] . 钢铁研究, 2008 , 36 ( 1 ): 23-25.
            下表面氧化铁皮厚度较为均匀, 最大厚度未超过                              [ 2 ]  傅影, 腾华湘, 李声慈, 等. 合金化热镀锌带钢漏镀缺

                                                                    陷分析[ J ] . 金属热处理, 2014 , 39 ( 3 ): 148-151.
            15 μ m , 在酸洗时容易被洗去, 是一种比较理想的氧
                                                                [ 3 ]  金鑫焱, 刘昕, 钱洪卫. 合金化热镀锌IF 钢表面亮条
            化铁皮厚度。
                                                                    纹缺陷分析[ J ] . 理化检验( 物理分册), 2008 , 44 ( 12 ):
            4 结语                                                    698-701.

                                                                [ 4 ]  曹光明, 刘小江, 薛军安, 等. 热轧带钢氧化铁皮的酸
                 白色点状压印缺陷的产生原因为: 钢板表面局
                                                                    洗行为[ J ] . 钢铁研究学报, 2012 , 24 ( 6 ): 36-41.
            部氧化铁皮偏厚, 氧化铁皮未被彻底酸洗, 导致氧化                           [ 5 ]  林飞, 王春峰, 李志峰, 等. 酸洗工艺对热轧酸洗板表
            铁皮压入基板, 退火后, 氧化铁皮被还原, 平整处理                              面质量影响机理研究[ J ] . 轧钢, 2019 , 36 ( 2 ): 11-18.




            ( 上接第15页)
             [ 3 ]  姜勇, 巩建鸣, 叶有俊, 等.12Cr1MoV 过热器管劣化                2011 , 35 ( 1 ): 89-92.


                  行为研究[ J ] . 压力容器, 2011 , 28 ( 2 ): 11-15.    [ 9 ]  宋文强, 李尚林. 热处理工艺对 12Cr1MoV 钢显微组

             [ 4 ]  姜勇, 巩建鸣, 叶有俊, 等. 基于碳化物相分析法的                     织和力学性能的影响 [ J ] .理化检验 ( 物理分册),
                 12Cr1MoV 过热器管寿命无损评价[ J ] . 材料热处理                  2017 , 53 ( 2 ): 97-100.

                  学报, 2011 , 32 ( 8 ): 15-18.                 [ 10 ]  陈品同, 张博智. 焊后热处理对 12Cr1MoV 钢管焊接
             [ 5 ]  谷树超, 王松, 李俊, 等.12Cr1MoV 钢过热器爆管的                 接头组织与性能的影响[ J ] . 理化检验( 物理分册),

                  显微组织和力学性能 [ J ] . 理化 检 验 ( 物 理 分 册),             2014 , 50 ( 3 ): 180-183.

                 2018 , 54 ( 3 ): 169-174.                    [ 11 ]  杨宜科, 董富, 朱云秀, 等. 在蠕变 - 疲劳复合作用下
             [ 6 ]  王友华, 魏安安, 纪熙, 等. 制氢转化炉炉管剩余寿命                   12Cr1MoV 钢强度特性的研究[ J ] . 理化检验( 物理分

                  评估[ J ] . 腐蚀与防护, 2012 , 33 ( 4 ): 335-337.        册), 1989 , 25 ( 3 ): 13-16.
             [ 7 ]  耿鲁阳, 刘建杰, 巩建鸣, 等. 基于修正θ 投影法的炉             [ 12 ]  严伟, 张国福, 丘思晓, 等. 珠光体球化对20G 拉伸力

                  管用 Cr25Ni35Nb钢蠕变寿命预测[ J ] . 机械工程材                 学性能的影响[ J ] . 压力容器, 2003 , 20 ( 8 ): 10-13.

                  料, 2011 , 35 ( 12 ): 93-96.                 [ 13 ]  杨滨, 孙文起, 蒋文春, 等.12Cr1MoV 钢管在长时服
             [ 8 ]  刘建杰, 巩建鸣, 姜勇, 等. 采用修正θ 投影法预测                    役后组织 及 拉 伸 性 能 的 退 化 [ J ] . 机 械 工 程 材 料,
                  Cr25Ni35Nb炉管钢的蠕变性能[ J ] . 机械工程材料,                2019 , 43 ( 7 ): 24-27.
             3 8
   45   46   47   48   49   50   51   52   53   54   55
