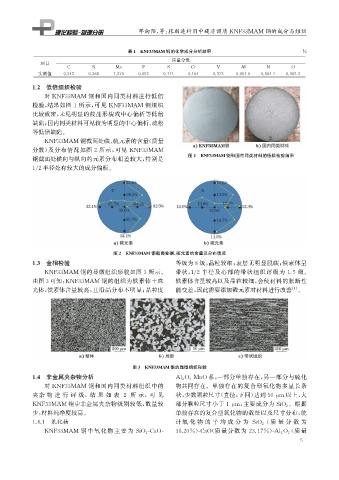

Page 17 - 理化检验-物理分册2023年第一期

邓向阳, 等: 胀断连杆用中碳非调质 KNF33MAM 钢的成分与组织

表1 KNF33MAM 钢的化学成分分析结果 %
质量分数
项目
C Si Mn P S Cr V Al N O
实测值 0.342 0.268 1.279 0.052 0.111 0.164 0.272 0.0016 0.0047 0.0022

1.2 低倍组织检验
对 KNF33MAM 钢和国内同类材料进行低倍
检验, 结果如图 1 所示, 可见 KNF33MAM 钢组织
比较致密, 未见明显的枝晶形貌或中心偏析等低倍
缺陷; 国内同类材料可见较为明显的中心偏析、 疏松

等低倍缺陷。
KNF33MAM 钢截面处碳、 硫元素的含量( 质量

分数) 及分布情况如图 2 所示, 可见 KNF33MAM
图1 KNF33MAM 钢和国内同类材料的低倍检验结果
钢截面处横向与纵向的元素分布相差较大, 特别是
1 / 2半径处有较大的成分偏析。

图2 KNF33MAM 钢截面处碳、 硫元素的含量及分布情况
1.3 金相检验 等级为8级, 晶粒较细; 表层无明显脱碳; 铁素体呈
KNF33MAM 钢的显微组织形貌如图3所示。 带状, 1 / 2 半径及心部的带状组织评级为 1.5 级。
由图3可知: KNF33MAM 钢的组织为铁素体 + 珠 铁素体含量较高以及晶粒较细, 会使材料的胀断性
光体, 铁素体含量较高, 且沿晶分布不明显; 晶粒度 能变差, 因此需要添加磷元素对材料进行改善 [ 4 ] 。

图3 KNF33MAM 钢的显微组织形貌
1.4 非金属夹杂物分析 Al 2O 3 -MnO 系, 一部分单独存在, 另一部分与硫化
对 KNF33MAM 钢和国内同类材料组织中的 物共同存在。单独存在的复合型氧化物多呈长条
夹杂 物 进 行 评 级,结 果 如 表 2 所 示,可 见 状, 少数颗粒尺寸( 直径, 下同) 达到50 μ m 以上, 大

KNF33MAM 钢中非金属夹杂物级别较低, 数量较 部分颗粒尺寸小于 1 μ m , 主要成分为 SiO 2 。根据

少, 材料纯净度较高。 单独存在的复合型氧化物的数量以及尺寸分布, 统
1.4.1 氧化物 计氧 化 物 的 平 均 成 分 为 SiO 2 ( 质 量 分 数 为
( 质量
KNF33MAM 钢中氧化物主要为 SiO 2 -CaO- 38.20% ) -CaO ( 质量分数为 23.17% ) -Al 2O 3
5
