曾凡伟, 等: P91和 P92马氏体耐热钢焊缝中的黑线

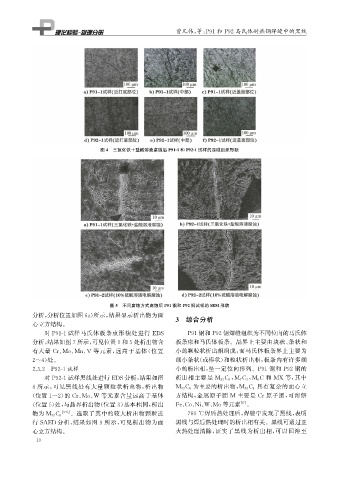

图4 三氯化铁+盐酸溶液腐蚀后 P91-1和 P92-1试样的显微组织形貌

图5 不同腐蚀方式腐蚀后 P91钢和 P92钢试样的SEM 形貌
分析, 分析位置如图6a ) 所示, 结果显示析出物为面
3 综合分析
心立方结构。
对 P91-1试样马氏体板条束形貌处进行 EDS P91钢和 P92钢焊缝组织为不同位向的马氏体
分析, 结果如图7所示, 可见位置1和5处析出物含 板条束和马氏体板条。晶界上主要由块状、 条状和
有大量 Cr 、 Mo 、 Mn 、 V 等元素, 远高于基体( 位置 小的颗粒状析出相组成, 而马氏体板条界上主要为

2~4 ) 处。 细小条状( 或棒状) 和粒状析出相, 板条内有许多细
2.3.2 P92-1试样 小的析出相, 呈一定位向排列。 P91 钢和 P92 钢的
对 P92-1试样黑线处进行 EDS分析, 结果如图 析出相主要是 M 23 C 6 M 7 C 3 M 6 C 和 MX 等, 其中
,
,
8所示, 可见黑线处有大量颗粒状析出物, 析出物 M 23 C 6 为主要的析出物, M 23 C 6 具有复杂的面心立
( 位置1~2 ) 的 Cr 、 Mo 、 W 等元素含量远高于基体 方结构, 金属原子团 M 主要是 Cr原子团, 可溶解
( 位置5 ) 处, 与晶界析出物( 位置3 ) 基本相同, 析出 Fe 、 Co 、 Ni 、 W 、 Mo等元素 [ 6 ] 。

[ 5-6 ] 。选取了其中的较大析出物颗粒进 760℃焊后热处理后, 焊缝中发现了黑线, 表明
物为 M 23 C 6
行 SAED 分析, 结果如图 9 所示, 可见析出物为面 黑线与焊后热处理时的析出相有关。黑线可通过正
心立方结构。 火热处理消除, 证实了黑线为析出相, 可以回溶至
1 0
