P. 85

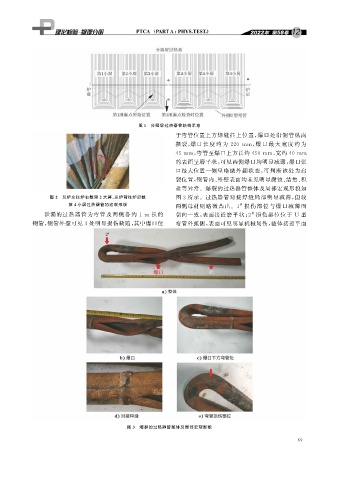

图 1 分隔屏过热器管结构示意
于弯管位置上方焊缝往上位置, 爆口处沿钢管纵向
撕裂, 爆口 长 度 约 为 220 mm , 爆 口 最 大 宽 度 约 为
45mm , 弯管至爆口上方长约 450mm 、 宽约 40mm
的表面呈磨平状, 可见两侧爆口均明显减薄, 爆口张
口最大位置一侧呈略微外翻状态, 可判断该处为启
裂位置, 钢管内、 外壁表面均未见明显腐蚀、 结焦、 积
盐等异常。爆裂的过热器管整体及局部宏观形貌如
图 2 从炉左往炉右数第 2 大屏、 从炉前往炉后数 图 3 所示。过热器管对接焊缝局部明显减薄, 但较
第 4 小屏过热器管的宏观形貌 两侧母材则略微凸出。 1 损伤部位与爆口减薄面
#
泄漏的过热器管为弯管及两侧各约 1 m 长的 朝向一致, 表面接近磨平状; 2 损伤部位位于 U 型
#
钢管, 钢管外壁可见 3 处明显损伤缺陷, 其中爆口位 弯管外弧侧, 表面可见明显机械划伤, 整体接近平面
图 3 爆裂的过热器管整体及局部宏观形貌
6 9
