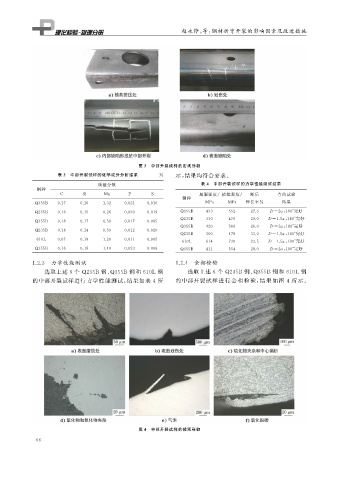

Page 82 - 理化检验-物理分册2022年第十二期
P. 82
赵永锋, 等: 钢材折弯开裂的影响因素及改进措施
图 3 中部开裂试样的宏观形貌
表 3 中部开裂试样的化学成分分析结果 % 示, 结果均符合要求。
质量分数 表 4 中部开裂试样的力学性能测试结果
钢种
C Si Mn P S 屈服强度 / 抗拉强度 / 断后 弯曲试验
钢种
Q355B 0.17 0.16 1.32 0.021 0.010 MPa MPa 伸长率 % 结果
Q235B 0.16 0.15 0.26 0.030 0.019 Q355B 439 552 27.5 D=2a , 180° 完好
Q235B 330 470 29.0 D=1.5a , 180° 完好
Q355B 0.18 0.17 0.50 0.017 0.005
Q355B 420 560 26.0 D=2a , 180° 完好
Q235B 0.16 0.14 0.50 0.012 0.020
Q235B 300 478 33.0 D=1.5a , 180° 完好
610L 0.07 0.18 1.20 0.011 0.005
610L 614 730 23.5 D=1.5a , 180° 完好
Q355B 0.16 0.18 1.40 0.023 0.006 Q355B 411 554 28.0 D=2a , 180° 完好
1.2.3 力学性能测试 1.2.4 金相检验
选取上述 6 个 Q235B 钢、 Q355B 钢和 610L 钢 选取上述 6 个 Q235B 钢、 Q355B 钢和 610L 钢
的中部开裂试样进行力学性能测试, 结果如表 4 所 的中部开裂试样进行金相检验, 结果如图 4 所示。
图 4 中部开裂试样的微观形貌
6 6
