Page 81 - 理化检验-物理分册2022年第十二期

赵永锋, 等: 钢材折弯开裂的影响因素及改进措施

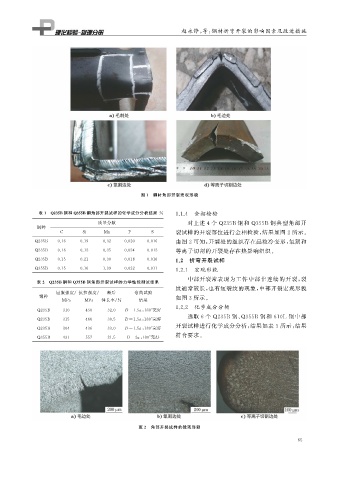

图 1 钢材角部开裂宏观形貌

1.1.4 金相检验
表1 Q 235B钢和 Q 355B钢角部开裂试样的化学成分分析结果 %
质量分数 对上述 4 个 Q235B 钢和 Q355B 钢典型角部开
钢种
C Si Mn P S 裂试样的开裂部位进行金相检验, 结果如图 2 所示。
Q235B 0.16 0.19 0.32 0.020 0.016 由图 2 可知: 开裂处的组织存在晶粒冷变形, 氧割和
Q235B 0.16 0.12 0.35 0.024 0.012 等离子切割的开裂处存在热影响组织。
Q235B 0.15 0.21 0.30 0.018 0.016 1.2 折弯开裂试样
1.2.1 宏观形貌
Q355B 0.15 0.16 1.39 0.022 0.011
中部开裂常表现为工件中部非连续的开裂, 裂
表 2 Q 235B 钢和 Q 355B 钢角部开裂试样的力学性能测试结果
纹通常较长, 也有短裂纹的现象, 中部开裂宏观形貌
屈服强度 / 抗拉强度 / 断后 弯曲试验
钢种 如图 3 所示。
MPa MPa 伸长率 / % 结果
1.2.2 化学成分分析
Q235B 310 450 32.0 D=1.5a , 180° 完好
选取 6 个 Q235B 钢、 Q355B 钢和 610L 钢中部
Q235B 315 466 30.5 D=1.5a , 180° 完好
开裂试样进行化学成分分析, 结果如表 3 所示, 结果
Q235B 304 436 33.0 D=1.5a , 180° 完好
Q355B 431 557 21.5 D=2a , 180° 完好 符合要求。

图 2 角部开裂试样的微观形貌

6 5
