陆 慧: 连杆螺栓断裂原因

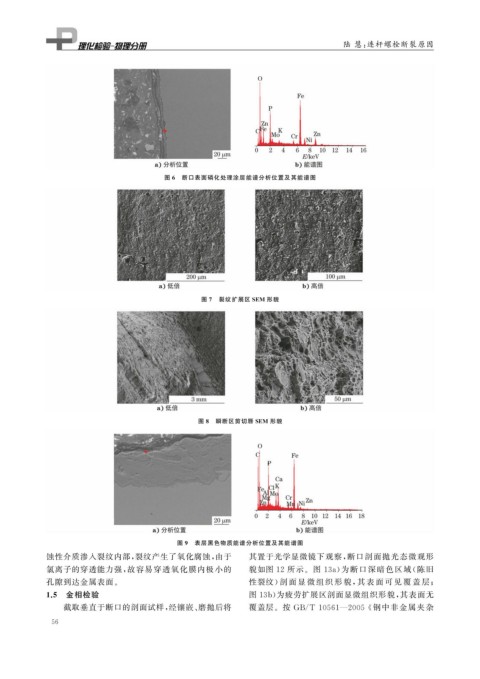

图 6 断口表面磷化处理涂层能谱分析位置及其能谱图
图 7 裂纹扩展区 SEM 形貌
图 8 瞬断区剪切唇 SEM 形貌
图 9 表层黑色物质能谱分析位置及其能谱图
蚀性介质渗入裂纹内部, 裂纹产生了氧化腐蚀, 由于 其置于光学显微镜下观察, 断口剖面抛光态微观形
氯离子的穿透能力强, 故容易穿透氧化膜内极小的 貌如图 12 所示。图 13a ) 为断口深暗色区域( 陈旧
孔隙到达金属表面。 性裂纹) 剖 面 显 微 组 织 形 貌, 其 表 面 可 见 覆 盖 层;
1.5 金相检验 图 13b ) 为疲劳扩展区剖面显微组织形貌, 其表面无
截取垂直于断口的剖面试样, 经镶嵌、 磨抛后将 覆盖层。按 GB / T10561 — 2005 《 钢中非金属夹杂
5 6
