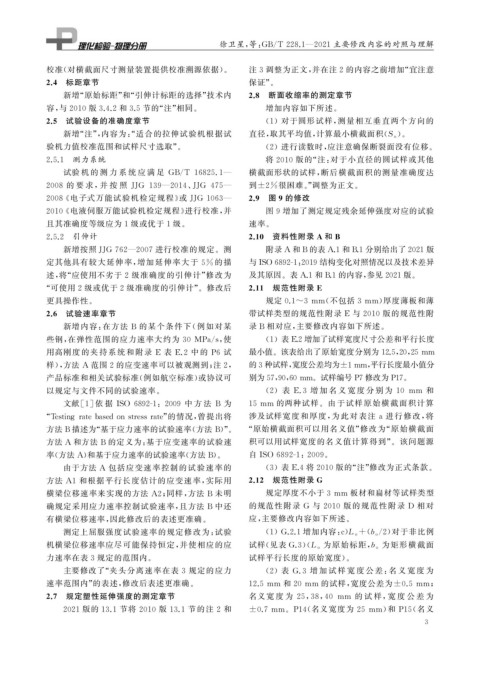

Page 19 - 理化检验-物理分册2022年第八期

徐卫星, 等: GB / T228.1 — 2021 主要修改内容的对照与理解

校准( 对横截面尺寸测量装置提供校准溯源依据)。 注 3 调整为正文, 并在注 2 的内容之前增加“ 宜注意
2.4 标距章节 保证”。
新增“ 原始标距” 和“ 引伸计标距的选择” 技术内 2.8 断面收缩率的测定章节
容, 与 2010 版 3.4.2 和 3.5 节的“ 注” 相同。 增加内容如下所述。

2.5 试验设备的准确度章节 ( 1 )对于圆形试样, 测量相互垂直两个方向的
新增“ 注”, 内容为:“ 适合的拉伸试验机根据试 直径, 取其平均值, 计算最小横截面积( S u )。

验机力值校准范围和试样尺寸选取”。 ( 2 )进行读数时, 应注意确保断裂面没有位移。
2.5.1 测力系统 将 2010 版的“ 注: 对于小直径的圆试样或其他

试验 机 的 测 力 系 统 应 满 足 GB / T 16825.1 — 横截面形状的试样, 断后横截面积的测量准确度达

2008 的 要 求, 并 按 照 JJG 139 — 2014 、 JJG 475 — 到 ±2% 很困难。” 调整为正文。

2008 《 电子式万能试验机检定规程》 或 JJG1063 — 2.9 图 9 的修改
2010 《 电液伺服万能试验机检定规程》 进行校准, 并 图 9 增加了测定规定残余延伸强度对应的试验

且其准确度等级应为 1 级或优于 1 级。 速率。
2.5.2 引伸计 2.10 资料性附录 A 和 B
新增按照JJG762 — 2007 进行校准的规定。测 附录 A 和 B的表 A.1和 B.1分别给出了2021版

定其他具有较大延伸率, 增加延伸率大于 5% 的描 与ISO6892-1 : 2019结构变化对照情况以及技术差异
述, 将“ 应使用不劣于 2 级准确度的引伸计” 修改为 及其原因。表 A.1和 B.1的内容, 参见2021版。
“ 可使用 2 级或优于 2 级准确度的引伸计”。修改后 2.11 规范性附录 E

更具操作性。 规定 0.1~3mm ( 不包括 3mm ) 厚度薄板和薄
2.6 试验速率章节 带试样类型的规范性附录 E 与 2010 版的规范性附
新增内容: 在方法 B 的某个条件下( 例如对某 录 B 相对应, 主要修改内容如下所述。

些钢, 在弹性范围的应力速率大约为 30 MPa / s , 使 ( 1 )表 E.2增加了试样宽度尺寸公差和平行长度

用高刚度的夹持系统和附录 E 表 E.2 中 的 P6 试 最小值。该表给出了原始宽度分别为12.5 , 20 , 25mm

样), 方法 A 范围 2 的应变速率可以被观测到; 注 2 , 的3种试样, 宽度公差均为±1mm , 平行长度最小值分

产品标准和相关试验标准( 例如航空标准) 或协议可 别为57 , 90 , 60mm 。试样编号 P7修改为 P17 。

以规定与文件不同的试验速率。 ( 2 )表 E.3 增 加 名 义 宽 度 分 别 为 10 mm 和

文献[ 1 ] 依 据 ISO 6892-1 : 2009 中 方 法 B 为 15mm 的两种试样。由于试样原始横截面积计算

“ Testin gratebasedonstressrate ” 的情况, 曾提出将 涉及试样宽度和厚度, 为此对表注 a 进行修改, 将

方法 B描述为“ 基于应力速率的试验速率( 方法 B )”。 “ 原始横截面积可以用名义值” 修改为“ 原始横截面
方法 A 和方法 B 的定义为: 基于应变速率的试验速 积可以用试样宽度的名义值计算得到”。该问题源

率( 方法 A ) 和基于应力速率的试验速率( 方法 B )。 自ISO6892-1 : 2009 。

由于方法 A 包括应变速率控制的试验速率的 ( 3 )表 E.4 将 2010 版的“ 注” 修改为正式条款。
方法 A1 和根据平行长度估计的应变速率, 实际用 2.12 规范性附录 G

横梁位移速率来实现的方法 A2 ; 同样, 方法 B 未明 规定厚度不小于 3mm 板材和扁材等试样类型
确规定采用应力速率控制试验速率, 且方法 B 中还 的规范性附录 G 与 2010 版的规范性附录 D 相对
有横梁位移速率, 因此修改后的表述更准确。 应, 主要修改内容如下所述。

/
测定上屈服强度试验速率的规定修改为: 试验 ( 1 ) G.2.1 增加内容: c ) L o+ ( b o 2 ) 对于非比例
机横梁位移速率应尽可能保持恒定, 并使相应的应 试样( 见表 G.3 )( L o 为原始标距, b o 为矩形横截面
力速率在表 3 规定的范围内。 试样平行长度的原始宽度)。

主要修改了“ 夹头分离速率在表 3 规定的应力 ( 2 )表 G.3 增 加 试 样 宽 度 公 差: 名 义 宽 度 为

速率范围内” 的表述, 修改后表述更准确。 12.5mm 和 20mm 的试样, 宽度公差为 ±0.5mm ;

2.7 规定塑性延伸强度的测定章节 名义 宽 度 为 25 , 38 , 40 mm 的 试 样, 宽 度 公 差 为

2021 版的 13.1 节将 2010 版 13.1 节的注 2 和 ±0.7mm 。 P14 ( 名义宽度为 25 mm ) 和 P15 ( 名义
3
