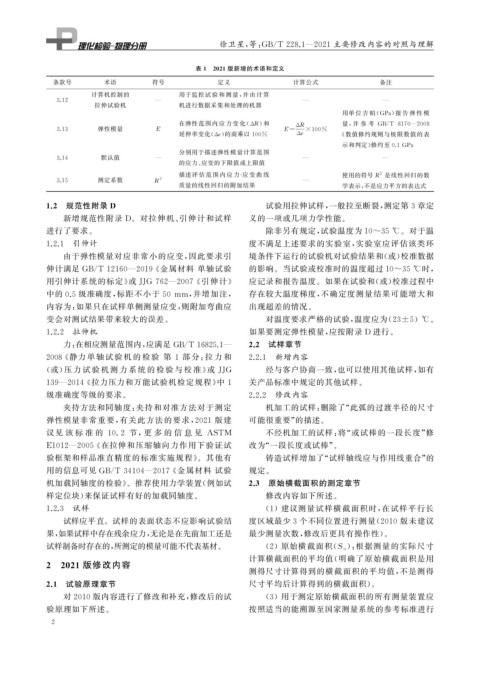

Page 18 - 理化检验-物理分册2022年第八期

徐卫星, 等: GB / T228.1 — 2021 主要修改内容的对照与理解

表 1 2021 版新增的术语和定义
条款号 术语 符号 定义 计算公式 备注
计算机控制的 用于监控 试 验 和 测 量, 并 由 计 算
3.12 — — —
拉伸试验机 机进行数据采集和处理的机器
用单 位 吉 帕 ( GPa ) 报 告 弹 性 模
在弹性范 围 内 应 力 变 化 ( ΔR ) 和 ΔR 量, 并 参 考 GB / T 8170 — 2008

3.13 弹性模量 E E= ×100%
延伸率变化( Δe ) 的商乘以 100% Δe 《 数值修约规则与极限数值的表

示和判定》 修约至 0.1GPa
分别用于描述弹性模量计算范围
3.14 默认值 — — —
的应力、 应变的下限值或上限值
描述评 估 范 围 内 应 力 - 应 变 曲 线 使用的符号 R 是线性回归的数
2
测定系数 2 —
3.15 R
质量的线性回归的附加结果 学表示, 不是应力平方的表达式
1.2 规范性附录 D 试验用拉伸试样, 一般拉至断裂, 测定第 3 章定
新增规范性附录 D 。对拉伸机、 引伸计和试样 义的一项或几项力学性能。

进行了要求。 除非另有规定, 试验温度为10~35℃ 。对于温
1.2.1 引伸计 度不满足上述要求的实验室, 实验室应评估该类环
由于弹性模量对应非常小的应变, 因此要求引 境条件下运行的试验机对试验结果和( 或) 校准数据

伸计满足 GB / T12160 — 2019 《 金属材料 单轴试验 的影响。当试验或校准时的温度超过10~35℃ 时,
用引伸计系统的标定》 或 JJG762 — 2007 《 引伸计》 应记录和报告温度。如果在试验和( 或) 校准过程中

中的 0.5 级准确度, 标距不小于 50 mm , 并增加注, 存在较大温度梯度, 不确定度测量结果可能增大和
内容为: 如果只在试样单侧测量应变, 则附加弯曲应 出现超差的情况。

变会对测试结果带来较大的误差。 对温度要求严格的试验, 温度应为( 23±5 ) ℃ 。
1.2.2 拉伸机 如果要测定弹性模量, 应按附录 D 进行。

力: 在相应测量范围内, 应满足 GB / T16825.1 — 2.2 试样章节
2008 《 静力 单 轴 试 验 机 的 检 验 第 1 部 分: 拉 力 和 2.2.1 新增内容

( 或) 压 力 试 验 机 测 力 系 统 的 检 验 与 校 准》 或 JJG 经与客户协商一致, 也可以使用其他试样, 如有

139 — 2014 《 拉力压力和万能试验机检定规程》 中 1 关产品标准中规定的其他试样。
级准确度等级的要求。 2.2.2 修改内容
夹持方法和同轴度: 夹持和对准方法对于测定 机加工的试样: 删除了“ 此弧的过渡半径的尺寸
弹性模量非常重要, 有关此方法的要求, 2021 版建 可能很重要” 的描述。

议见 该 标 准 的 10.2 节, 更 多 的 信 息 见 ASTM 不经机加工的试样: 将“ 或试棒的一段长度” 修

E1012 — 2005 《 在拉伸和压缩轴向力作用下验证试 改为“ 一段长度或试棒”。
验框架和样品准直精度的标准实施规程》。其他有 铸造试样增加了“ 试样轴线应与作用线重合” 的

用的信息可见 GB / T34104 — 2017 《 金属材料 试验 规定。
机加载同轴度的检验》。推荐使用力学装置( 例如试 2.3 原始横截面积的测定章节
样定位块) 来保证试样有好的加载同轴度。 修改内容如下所述。

1.2.3 试样 ( 1 )建议测量试样横截面积时, 在试样平行长
试样应平直。试样的表面状态不应影响试验结 度区域最少 3 个不同位置进行测量( 2010 版未建议
果, 如果试样中存在残余应力, 无论是在先前加工还是 最少测量次数, 修改后更具有操作性)。

试样制备时存在的, 所测定的模量可能不代表基材。 ( 2 )原始横截面积( S o ): 根据测量的实际尺寸
计算横截面积的平均值( 明确了原始横截面积是用
2 2021 版修改内容
测得尺寸计算得到的横截面积的平均值, 不是测得
2.1 试验原理章节 尺寸平均后计算得到的横截面积)。
对 2010 版内容进行了修改和补充, 修改后的试 ( 3 )用于测定原始横截面积的所有测量装置应

验原理如下所述。 按照适当的能溯源至国家测量系统的参考标准进行
2
