Page 68 - 理化检验-物理分册2022年第六期
P. 68
张 乐, 等: 直缝埋弧焊钢管穿孔原因

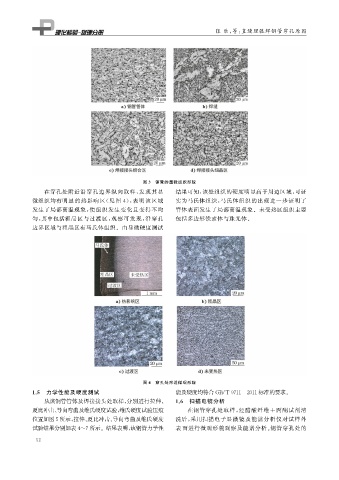

图 3 钢管的显微组织形貌
在穿孔处附近沿穿孔边界纵向取样, 发现其显 结果可知: 该处组织的硬度明显高于周边区域, 可证
微组织均有明显的热影响区( 见图 4 ), 表明该区域 实为马氏体组织, 马氏体组织的出现进一步证明了
发生了局部高温现象, 使组织发生变化且变得不均 管体表面发生了局部高温现象。未受热区组织主要
匀, 其中包括粗晶区与过渡区, 观察可发现, 沿穿孔 包括多边形铁素体与珠光体。
边界区域与粗晶区有马氏体组织。由显微硬度测试
图 4 穿孔处附近微观形貌
1.5 力学性能及硬度测试 能及硬度均符合 GB / T9711 — 2011标准的要求。
从该钢管管体及焊接接头处取样, 分别进行拉伸、 1.6 扫描电镜分析
夏比冲击、 导向弯曲及维氏硬度试验, 维氏硬度试验压痕 在钢管穿孔处取样, 经醋酸纤维 + 丙酮试剂清
位置如图5所示, 拉伸、 夏比冲击、 导向弯曲及维氏硬度 洗后, 采用扫描电子显微镜及能谱分析仪对试样外
试验结果分别如表4~7所示。结果表明, 该钢管力学性 表 面进行微观形貌观察及能谱分析。 钢管穿孔处的
5 2
