张 乐, 等: 直缝埋弧焊钢管穿孔原因

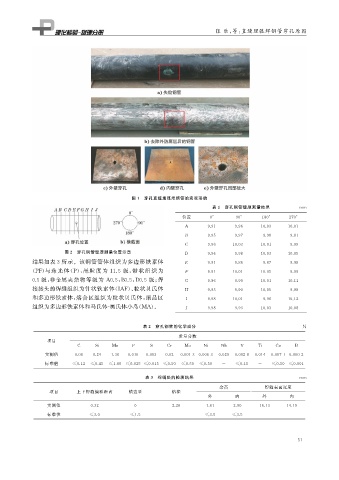

图 1 穿孔直缝埋弧焊钢管的宏观形貌
表 1 穿孔钢管壁厚测量结果 mm
位置 0° 90° 180° 270°
A 9.91 9.96 10.03 10.01
B 9.95 9.97 9.98 9.81
C 9.96 10.03 10.01 9.99
图 2 穿孔钢管壁厚测量位置示意 D 9.96 9.98 10.03 10.05
结果如表3所示。该钢管管体组织为多边形铁素体 E 9.91 9.86 9.87 9.98
( PF ) 与珠光体( P ), 晶粒度为 11.5 级, 带 状 组 织 为 F 9.91 10.01 10.05 9.99
0.5级, 非金属夹杂物等级为 A0.5 , B0.5 , D0.5 级; 焊 G 9.86 9.90 10.01 10.11
接接头的焊缝组织为针状铁素体( IAF )、 粒状贝氏体 H 9.93 9.90 10.05 9.98
和多边形铁素体, 熔合区组织为粒状贝氏体, 细晶区 I 9.98 10.01 9.96 10.12
组织为多边形铁素体和马氏体 - 奥氏体小岛( MA )。 J 9.98 9.93 10.03 10.08

表 2 穿孔钢管的化学成分 %
质量分数
项目
C Si Mn P S Cr Mo Ni Nb V Ti Cu B

实测值 0.06 0.24 1.36 0.010 0.003 0.02 0.0013 0.0063 0.029 0.0028 0.014 0.0071 0.0002

标准值 ≤0.12 ≤0.45 ≤1.60 ≤0.025 ≤0.015 ≤0.50 ≤0.50 ≤0.50 - ≤0.15 - ≤0.50 ≤0.001
表 3 焊缝处的检测结果 mm
余高 焊缝表面宽度
项目 上下焊缝偏移距离 错边量 熔深
外 内 外 内
实测值 0.32 0 2.26 1.61 2.90 16.13 14.19
标准值 ≤3.0 ≤1.5 — ≤3.5 ≤3.5 — —

5 1
