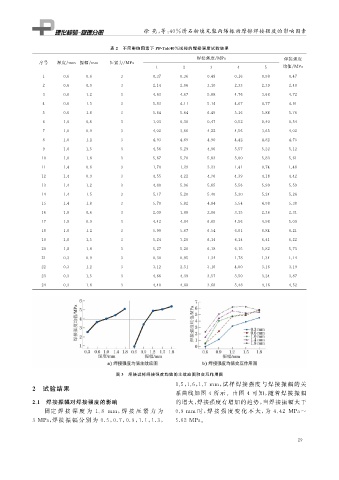

徐 亮, 等: 40% 滑石粉填充聚丙烯振动摩擦焊接强度的影响因素

表 2 不同影响因素下 PP-Talc40% 试样的焊接强度试验结果

焊接强度 / MPa 焊接强度
序号 深度 / mm 振幅 / mm 压紧力 / MPa
1 2 3 4 5 均值 / MPa
1 0.6 0.6 3 0.37 0.36 0.48 0.16 0.98 0.47
2 0.6 0.9 3 2.14 2.06 3.10 2.33 2.39 2.40
3 0.6 1.2 3 4.63 4.67 5.88 4.76 3.68 4.72
4 0.6 1.5 3 5.83 4.11 5.14 4.67 4.77 4.91
5 0.6 1.8 3 5.64 5.64 6.49 5.16 5.88 5.76
6 1.0 0.6 3 1.03 0.30 0.47 0.52 0.40 0.54
7 1.0 0.9 3 4.02 3.66 4.22 4.56 3.65 4.02
8 1.0 1.2 3 4.93 4.69 4.90 4.42 4.82 4.75
9 1.0 1.5 3 4.56 5.29 4.96 5.57 5.22 5.12
10 1.0 1.8 3 5.67 5.70 5.83 5.00 5.83 5.61
11 1.4 0.6 3 1.70 1.29 2.23 1.41 0.74 1.48
12 1.4 0.9 3 4.55 4.22 4.76 4.39 4.18 4.42
13 1.4 1.2 3 4.80 5.96 5.65 5.56 5.99 5.59
14 1.4 1.5 3 5.17 5.20 5.40 5.30 5.24 5.26
15 1.4 1.8 3 5.70 5.82 4.84 5.54 4.98 5.38
16 1.8 0.6 3 2.09 1.88 2.06 3.15 2.36 2.31
17 1.8 0.9 3 4.42 4.84 6.65 4.56 4.98 5.09
18 1.8 1.2 3 5.99 5.67 6.54 6.01 6.84 6.21
19 1.8 1.5 3 5.24 7.20 6.14 6.14 6.41 6.22
20 1.8 1.8 3 5.27 5.20 6.18 6.15 5.82 5.73
21 0.3 0.9 3 0.30 0.95 1.34 1.78 1.34 1.14
22 0.3 1.2 3 3.12 2.51 3.16 4.00 3.16 3.19
23 0.3 1.5 3 4.66 4.39 3.57 3.50 3.24 3.87
24 0.3 1.8 3 4.40 4.88 3.68 5.48 4.16 4.52

图 3 焊接试样焊接强度均值的主效应图和交互作用图
1.5 , 1.6 , 1.7 mm , 试 样 焊 接 强 度 与 焊 接 振 幅 的 关

2 试验结果
系曲线如 图 4 所 示。由 图 4 可 知, 随 着 焊 接 振 幅
2.1 焊接振幅对焊接强度的影响 的增大, 焊接强度有增加的趋势, 当焊接振幅大于

固定 焊 接 深 度 为 1.8 mm , 焊 接 压 紧 力 为 0.9mm 时, 焊 接 强 度 变 化 不 大, 为 4.42 MPa~

3 MPa , 焊 接 振 幅 分 别 为 0.5 , 0.7 , 0.9 , 1.1 , 1.3 , 5.62 MPa 。
