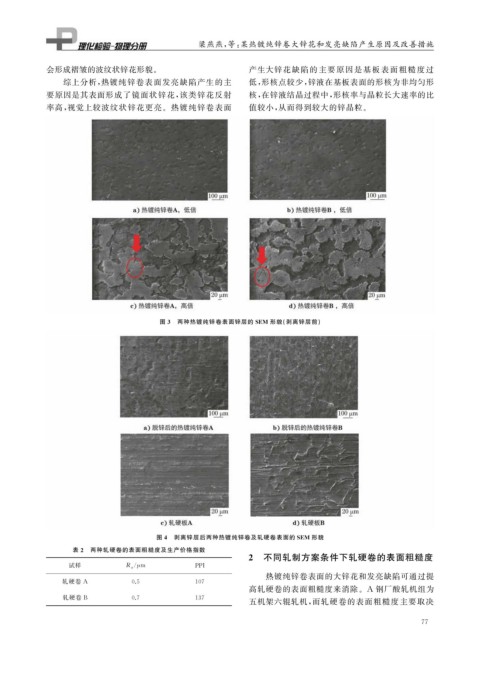

Page 89 - 理化检验-物理分册2022年第三期
P. 89
梁燕燕, 等: 某热镀纯锌卷大锌花和发亮缺陷产生原因及改善措施
会形成褶皱的波纹状锌花形貌。 产生大锌花缺陷的主要原因是基板表面粗糙度过
综上分析, 热镀纯锌卷表面发亮缺陷产生的主 低, 形核点较少, 锌液在基板表面的形核为非均匀形
要原因是其表面形成了镜面状锌花, 该类锌花反射 核, 在锌液结晶过程中, 形核率与晶粒长大速率的比
率高, 视觉上较波纹状锌花更亮。热镀纯锌卷表面 值较小, 从而得到较大的锌晶粒。
图 3 两种热镀纯锌卷表面锌层的 SEM 形貌( 剥离锌层前)
图 4 剥离锌层后两种热镀纯锌卷及轧硬卷表面的 SEM 形貌
表 2 两种轧硬卷的表面粗糙度及生产价格指数
2 不同轧制方案条件下轧硬卷的表面粗糙度
试样 R a μ m PPI
/
热镀纯锌卷表面的大锌花和发亮缺陷可通过提
轧硬卷 A 0.5 107
高轧硬卷的表面粗糙度来消除。 A 钢厂酸轧机组为
轧硬卷 B 0.7 137
五机架六辊轧机, 而轧硬卷的表面粗糙度主要取决
7 7
