Page 41 - 理化检验-物理分册2022年第二期

杨为江, 等: 密度测量法在硅酸盐水泥水化过程分析中的应用

析及控制进展[ J ] . 广州化工, 2015 , 43 ( 5 ): 39-41.
[ 5 ] 李悦, 刘雄飞 . 水泥基材料收缩及其导致开裂的研究

进展[ J ] . 混凝土, 2014 ( 3 ): 90-93.
[ 6 ] 邓绍云 . 水泥水化 反 应 研 究 现 状 与 展 望[ J ] . 江 苏 科

技信息, 2015 ( 5 ): 52-54.
[ 7 ] 梁旭辉, 刘芳, 许耀文, 等 . 硅酸盐水泥改性磷 建 筑 石

膏及水化 机 理 研 究 [ J ] . 非 金 属 矿, 2018 , 41 ( 2 ): 45-
47.
[ 8 ] 龚英, 丁晶晶 . 水泥水化热测试方法的分析研究[ J ] .

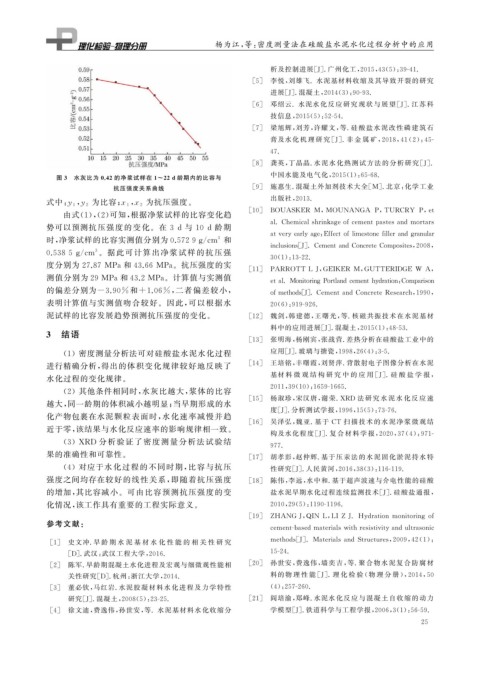

图 3 水灰比为 0.42 的净浆试样在 1~22d龄期内的比容与 中国水能及电气化, 2015 ( 1 ): 65-68.

抗压强度关系曲线 [ 9 ] 施惠生 . 混凝土外加剂技术大全[ M ] . 北京: 化学工业
出版社, 2013.
, 为抗压强度。
式中: , 为比容; x 1 x 2
y 1 y 2
由式( 1 ),( 2 ) 可知, 根据净浆试样的比容变化趋 [ 10 ] BOUASKER M , MOUNANGA P , TURCRY P , et

al.Chemicalshrinka g eofcementp astesandmortars
势可以预测抗压强度的变化。在 3d 与 10d 龄期
atver yearl ya g e : Effectoflimestonefillerandg ranular
时, 净浆试样的比容实测值分别为0.5729gcm 和

3
/
inclusions [ J ] .CementandConcreteCom p osites , 2008 ,

0.5385gcm 。据此可计算出净浆试样的 抗压强
3
/
30 ( 1 ): 13-22.

度分别为 27.87MPa和 43.66MPa 。抗压强度的实
[ 11 ] PARROTTLJ , GEIKER M , GUTTERIDGE W A ,

测值分别为29MPa和43.2MPa 。计算值与实测值
etal.Monitorin gPortlandcementh y dration : Com p arison
的偏差分别为 -3.90% 和 +1.06% , 二者偏差较小, ofmethods [ J ] .CementandConcreteResearch , 1990 ,

表明计算值与实测值吻合较好。因此, 可以根据水 20 ( 6 ): 919-926.
泥试样的比容发展趋势预测抗压强度的变化。 [ 12 ] 魏剑, 韩建德, 王曙光, 等 . 核磁共振技术在水泥基材
料中的应用进展[ J ] . 混凝土, 2015 ( 1 ): 48-53.
3 结语 [ 13 ] 张明海, 杨刚宾, 张战营 . 差热分析在硅酸盐工业中的
( 1 )密度测量分析法可对硅酸盐水泥水化过程 应用[ J ] . 玻璃与搪瓷, 1998 , 26 ( 4 ): 3-5.

进行精确分析, 得出的体积变化规律较好地反映了 [ 14 ] 王培铭, 丰曙霞, 刘贤萍 . 背散射电子图像分析在水泥
基材 料 微 观 结 构 研 究 中 的 应 用 [ J ] . 硅 酸 盐 学 报,
水化过程的变化规律。

( 2 )其他条件相同时, 水灰比越大, 浆体的比容 2011 , 39 ( 10 ): 1659-1665.
[ 15 ] 杨淑珍, 宋汉唐, 谢 荣 .XRD 法 研 究 水 泥 水 化 反 应 速
越大, 同一龄期的体积减小越明显; 当早期形成的水
度[ J ] . 分析测试学报, 1996 , 15 ( 5 ): 73-76.
化产物包裹在水泥颗粒表面时, 水化速率减慢并趋
[ 16 ] 吴泽弘, 魏亚 . 基于 CT 扫描技术的水泥净浆微观 结
近于零, 该结果与水化反应速率的影响规律相一致。
构及水化程 度[ J ] . 复 合 材 料 学 报, 2020 , 37 ( 4 ): 971-

( 3 ) XRD 分析验证了密度测量分析法试验结
977.
果的准确性和可靠性。 [ 17 ] 胡孝彭, 赵仲辉 . 基于压汞法的水泥固化淤泥持水特
( 4 )对应于水化过程的不同时期, 比容与抗压

性研究[ J ] . 人民黄河, 2016 , 38 ( 3 ): 116-119.
强度之间均存在较好的线性关系, 即随着抗压强度 [ 18 ] 陈伟, 李远, 水中和 . 基于超声波速与介电性能的硅酸
的增加, 其比容减小。可由比容预测抗压强度的变 盐水泥早期水化过程连续监测技术[ J ] . 硅酸盐通报,
化情况, 该工作具有重要的工程实际意义。 2010 , 29 ( 5 ): 1190-1196.

[ 19 ] ZHANGJ , QIN L , LIZJ.H y dration monitorin gof
参考文献:
cement-basedmaterialswithresistivit yandultrasonic

[ 1 ] 史文冲 . 早 龄 期 水 泥 基 材 水 化 性 能 的 相 关 性 研 究 methods [ J ] .MaterialsandStructures , 2009 , 42 ( 1 ):

15-24.
[ D ] . 武汉: 武汉工程大学, 2016.
[ 2 ] 陈军 . 早龄期混凝土水化进程及宏观与细微观性能相 [ 20 ] 孙世安, 费逸伟, 墙奕吉, 等 . 聚合物水泥复合 防 腐 材
关性研究[ D ] . 杭州: 浙江大学, 2014. 料的物 理 性 能 [ J ] . 理 化 检 验 ( 物 理 分 册), 2014 , 50
[ 3 ] 董必钦, 马红岩 . 水泥胶凝材料水化进程及力学特性 ( 4 ): 257-260.
[ 21 ] 阎培渝, 郑峰 . 水泥水化反应与混凝土自收缩的动力
研究[ J ] . 混凝土, 2008 ( 5 ): 23-25.

[ 4 ] 徐文迪, 费逸伟, 孙世安, 等 . 水泥基材料水化收缩分 学模型[ J ] . 铁道科学与工程学报, 2006 , 3 ( 1 ): 56-59.
2 5
