某水电厂锅炉水冷壁管泄漏的原因

付洋洋

( 上海材料研究所, 上海 200437 )

摘 要: 某水电厂锅炉水冷壁管发生泄漏, 通过宏观观察、 化学成分分析、扫描电镜分析、 能谱
分析以及显微组织观察等方法, 分析了水冷壁管泄漏的原因。结果表明: 水冷壁管发生泄漏的原因
是高温烟气中的腐蚀性介质渗入墙体内部, 导致水冷壁管发生腐蚀, 管壁减薄, 最终发生泄漏。

关键词: 水冷壁管; 腐蚀; 泄漏

中图分类号: TG115 文献标志码: B 文章编号: 1001-4012 ( 2021 ) 11-0063-03

CauseofLeaka g eofWaterWallTubeofBoilerofaH y dro p owerPlant

FUYan gy an g

( Shan g hai ResearchInstituteofMaterials , Shan g hai200437 , China )

Abstract : Awaterwalltubeleakedofboilerofah y dro p ower p lant.Throu g hmacroobservation , chemical

com p ositionanal y sis , scannin g electron microsco py anal y sis , ener gy s p ectrum anal y sis and microstructure

observation , thereasonforleaka g eofwaterwalltubewasanal y zed.Theresultsshowedthatthereasonforleaka g e

ofwaterwalltubewasthatcorrosivemediuminhi g h-tem p eratureflue g as p enetratedintothewall , causin gwater

walltubetocorrode , tubewallwasthinned , andfinall y leaked.

Ke y words : waterwalltube ; corrosion ; leaka g e
充足的电力生产是国民经济发展的主要保证。 察, 对水冷壁管泄漏的原因进行分析。
我国炭资源丰富, 长期以来从火力发电为主, 使得火
力发电对于电力生产尤为重要。锅炉作为火力发电
厂的三大机组之一, 其安全性和稳定性对电力生产的
影响极大 。水冷壁管由许多并联的管子组合形成
[ 1 ]
蒸发受热面, 一般安装在锅炉炉膛内壁。水冷壁管的

主要作用是吸收炉膛中高温火焰或烟气的辐射热量,
通过热传导使管内的水产生蒸气或变成热水, 以此来
[ 2 ]
降低炉墙的温度, 达到保护炉墙的目的 。某水电厂
锅炉水冷壁管发生泄漏, 其材料为20G 钢, 管外部由
浇注料覆盖, 管内部为除盐水, 温度约为280℃ , 自然

水循环, 外部环境为1000℃的高温烟气, 水冷壁管
采用竖直安装, 该次泄漏为二次泄漏, 管道发生泄漏
的位置为向火面, 水冷壁管的宏观形貌见图1a ), 浇注
料墙体宏观形貌见图1b )。笔者通过宏观观察、 化学

成分分析、 扫描电镜分析、 能谱分析以及显微组织观

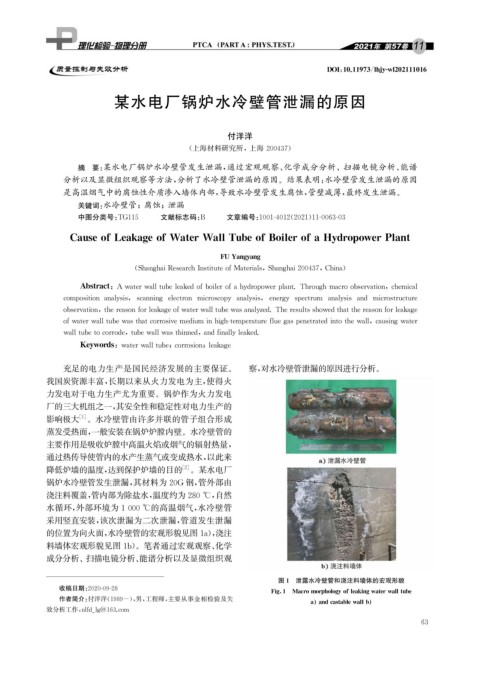

图1 泄露水冷壁管和浇注料墙体的宏观形貌
收稿日期: 2020-09-28
Fi g 1 Macromor p holo gy ofleakin gwaterwalltube
作者简介: 付洋洋( 1989- ), 男, 工程师, 主要从事金相检验及失
a andcastablewallb
效分析工作, nlfd _ l g @163.com
6 3
