付洋洋: 某水电厂锅炉水冷壁管泄漏的原因

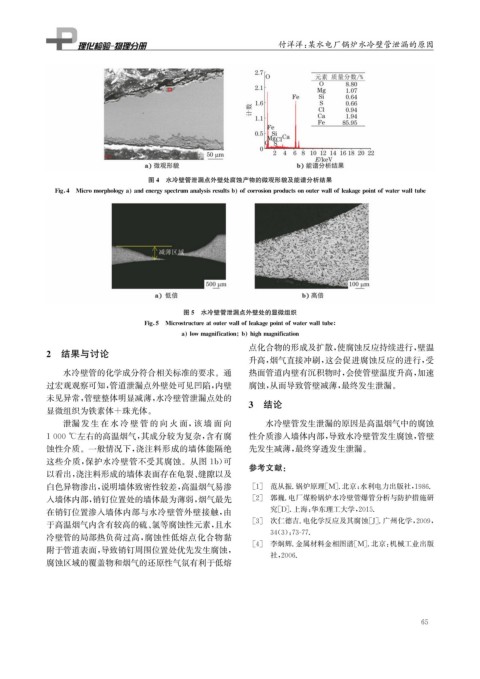

图4 水冷壁管泄漏点外壁处腐蚀产物的微观形貌及能谱分析结果

Fi g 4 Micromor p holo gy a andener gy s p ectrumanal y sisresultsb ofcorrosion p roductsonouterwallofleaka g e p ointofwaterwalltube

图5 水冷壁管泄漏点外壁处的显微组织

Fi g 5 Microstructureatouterwallofleaka g e p ointofwaterwalltube

a lowma g nification b hi g hma g nification
点化合物的形成及扩散, 使腐蚀反应持续进行, 壁温
2 结果与讨论
升高, 烟气直接冲刷, 这会促进腐蚀反应的进行, 受
水冷壁管的化学成分符合相关标准的要求。通 热面管道内壁有沉积物时, 会使管壁温度升高, 加速
过宏观观察可知, 管道泄漏点外壁处可见凹陷, 内壁 腐蚀, 从而导致管壁减薄, 最终发生泄漏。
未见异常, 管壁整体明显减薄, 水冷壁管泄漏点处的
3 结论
显微组织为铁素体+珠光体。
泄漏发 生 在 水 冷 壁 管 的 向 火 面, 该 墙 面 向 水冷壁管发生泄漏的原因是高温烟气中的腐蚀

1000℃左右的高温烟气, 其成分较为复杂, 含有腐 性介质渗入墙体内部, 导致水冷壁管发生腐蚀, 管壁
蚀性介质。一般情况下, 浇注料形成的墙体能隔绝 先发生减薄, 最终穿透发生泄漏。
这些介质, 保护水冷壁管不受其腐蚀。从图 1b ) 可 参考文献:
以看出, 浇注料形成的墙体表面存在龟裂、 缝隙以及
白色异物渗出, 说明墙体致密性较差, 高温烟气易渗 [ 1 ] 范从振. 锅炉原理[ M ] . 北京: 水利电力出版社, 1986.
入墙体内部, 销钉位置处的墙体最为薄弱, 烟气最先 [ 2 ] 郭巍. 电厂煤粉锅炉水冷壁管爆管分析与防护措施研
在销钉位置渗入墙体内部与水冷壁管外壁接触, 由 究[ D ] . 上海: 华东理工大学, 2015.
于高温烟气内含有较高的硫、 氯等腐蚀性元素, 且水 [ 3 ] 次仁德吉. 电化学反应及其腐蚀[ J ] . 广州化学, 2009 ,
冷壁管的局部热负荷过高, 腐蚀性低熔点化合物黏 34 ( 3 ): 73-77.
[ 4 ] 李炯辉. 金属材料金相图谱[ M ] . 北京: 机械工业出版
附于管道表面, 导致销钉周围位置处优先发生腐蚀,
社, 2006.
腐蚀区域的覆盖物和烟气的还原性气氛有利于低熔
