Page 97 - 理化检验-物理分册2021年第十期
P. 97

杨金艳, 等: 插秧机拉簧的断裂原因


            1.2 化学成分分析                                         果见表1 。拉簧材料为 SWRS80A 琴钢丝, 执行标准

                 采用高频红外碳硫分析仪、 电感耦合等离子体光                        为JISG3502 — 2013 《 钢琴用线材》。结果表明, 拉簧
            谱仪及分光光度计对断裂拉簧进行化学成分分析, 结                           的化学成分满足JISG3502 — 2013的成分要求。


                                                 表1 拉簧的化学成分( 质量分数)

                                      Tab 1 Chemicalcom p ositionsofthetensions p rin g   massfraction     %
                   元素              C            Si            Mn           P            S            Cu
                  测试值             0.83         0.12          0.40         0.013        0.010        0.03
                  标准值           0.78~0.83    0.12~0.32     0.30~0.60      ≤0.025       ≤0.025       ≤0.20

            1.3 力学性能试验                                         有一个平台。断口局部放大形貌可见清晰的断裂纹
                 对拉簧原材料钢丝进行力学性能试验, 结果见表                        理, 这属于瞬间撕裂所致。

            2 , 可见拉簧原材料的性能满足JISG3522 — 2014 《 钢                               表2 拉簧材料的性能


                                                                     Tab 2 Pro p ertiesofthetensions p rin gmaterial
            琴丝材》 的技术要求。
            1.4 断口分析                                               项目         抗拉强度 / MPa     扭转断裂 /( 次 · 360° )

                 将断口清洗、 烘干后置于体视显微镜下观察断                            测试值            2255              32


            口形貌, 如图2所示。可见断口呈斜劈状, 在头部均                             标准值         2160~2350            ≥25

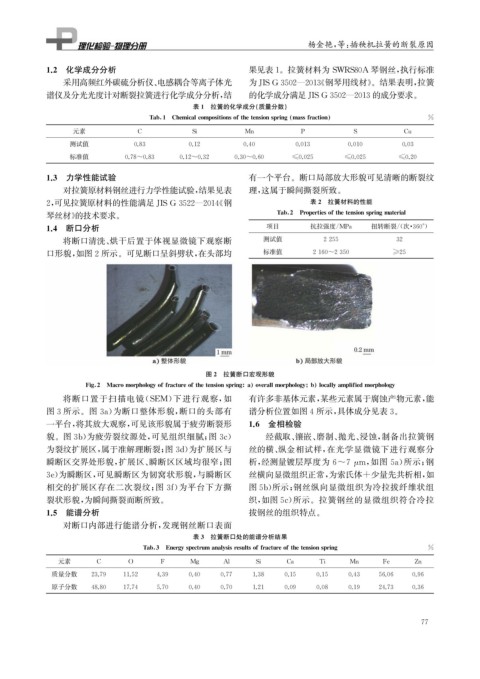

                                                    图2 拉簧断口宏观形貌

                      Fi g  2 Macromor p holo gy offractureofthetensions p rin g  a   overallmor p holo gy  b   locall y am p lifiedmor p holo gy
              将断口置于扫描电镜( SEM ) 下进行观察, 如                        有许多非基体元素, 某些元素属于腐蚀产物元素, 能
            图3所示。图 3a ) 为断口整体形貌, 断口的头部有                        谱分析位置如图4所示, 具体成分见表3 。
            一平台, 将其放大观察, 可见该形貌属于疲劳断裂形                         1.6 金相检验
            貌。图3b ) 为疲劳裂纹源处, 可见组织细腻; 图 3c )                        经截取、 镶嵌、 磨制、 抛光、 浸蚀, 制备出拉簧钢
            为裂纹扩展区, 属于准解理断裂; 图3d ) 为扩展区与                       丝的横、 纵金相试样, 在光学显微镜下进行观察分

            瞬断区交界处形貌, 扩展区、 瞬断区区域均很窄; 图                         析, 经测量镀层厚度为 6~7 μ m , 如图 5a ) 所示; 钢
            3e ) 为瞬断区, 可见瞬断区为韧窝状形貌, 与瞬断区                       丝横向显微组织正常, 为索氏体+少量先共析相, 如
            相交的扩展区存在二次裂纹; 图 3f ) 为平台下方撕                        图5b ) 所示; 钢丝纵向显微组织为冷拉拔纤维状组
            裂状形貌, 为瞬间撕裂而断所致。                                   织, 如图5c ) 所示。拉簧钢丝的显微组织符合冷拉
            1.5 能谱分析                                           拔钢丝的组织特点。
                 对断口内部进行能谱分析, 发现钢丝断口表面
                                                 表3 拉簧断口处的能谱分析结果

                                    Tab 3 Ener gy s p ectrumanal y sisresultsoffractureofthetensions p rin g  %
               元素        C       O       F      M g     Al      Si      Ca      Ti      Mn      Fe      Zn
              质量分数     23.79   11.52   4.39    0.40    0.77    1.38    0.15    0.15    0.43    56.06   0.96
              原子分数     48.80   17.74   5.70    0.40    0.70    1.21    0.09    0.08    0.19    24.73   0.36




                                                                                                         7 7
   92   93   94   95   96   97   98   99   100   101   102
