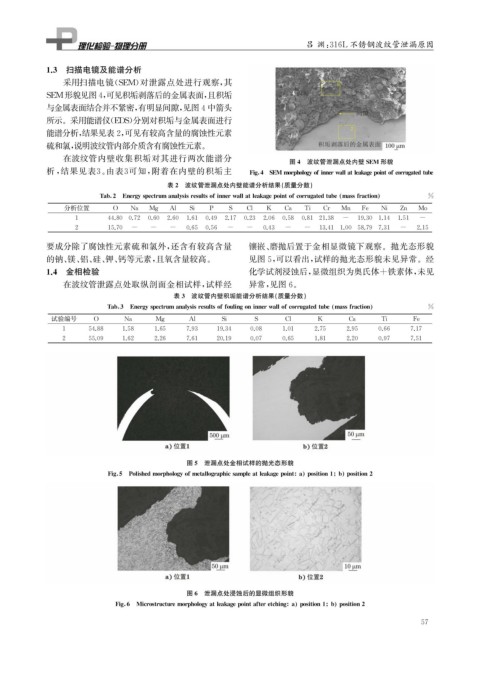

吕 渊: 316L不锈钢波纹管泄漏原因

            1.3 扫描电镜及能谱分析
                 采用扫描电镜( SEM ) 对泄露点处进行观察, 其
            SEM 形貌见图4 , 可见积垢剥落后的金属表面, 且积垢
            与金属表面结合并不紧密, 有明显间隙, 见图4中箭头
            所示。采用能谱仪( EDS ) 分别对积垢与金属表面进行
            能谱分析, 结果见表2 , 可见有较高含量的腐蚀性元素
            硫和氯, 说明波纹管内部介质含有腐蚀性元素。
                 在波纹管内壁收集积垢对其进行两次能谱分                                     图4 波纹管泄漏点处内壁SEM 形貌
            析 , 结果见表 3 。 由表 3 可知, 附着在内壁的积垢主                    Fi g  4 SEMmor p holo gy ofinnerwallatleaka g e p ointofcorru g atedtube










                                          表2 波纹管泄漏点处内壁能谱分析结果( 质量分数)

                         Tab 2 Ener gy s p ectrumanal y sisresultsofinnerwallatleaka g e p ointofcorru g atedtube   massfraction    %
                 分析位置        O   Na   M g  Al   Si   P   S    Cl   K   Ca   Ti   Cr   Mn   Fe  Ni   Zn   Mo
                   1       44.80 0.72 0.60 2.60 1.61 0.49 2.17 0.23 2.06 0.58 0.81 21.38  -  19.30 1.14 1.51  -
                   2       15.70  -   -    -   0.65 0.56  -   -   0.43  -    -  13.41 1.00 58.79 7.31  -  2.15
            要成分除了腐蚀性元素硫和氯外, 还含有较高含量                            镶嵌、 磨抛后置于金相显微镜下观察。抛光态形貌
            的钠、 镁、 铝、 硅、 钾、 钙等元素, 且氧含量较高。                      见图5 , 可以看出, 试样的抛光态形貌未见异常。经
            1.4 金相检验                                           化学试剂浸蚀后, 显微组织为奥氏体+铁素体, 未见
                 在波纹管泄露点处取纵剖面金相试样, 试样经                         异常, 见图6 。
                                            表3 波纹管内壁积垢能谱分析结果( 质量分数)

                           Tab 3 Ener gy s p ectrumanal y sisresultsoffoulin g oninnerwallofcorru g atedtube   massfraction    %
              试验编号      O       Na      M g     Al      Si      S       Cl      K      Ca      Ti      Fe
                1      54.88   1.58    1.65    7.93   19.34    0.08    1.01    2.75    2.95    0.66    7.17
                2      55.09   1.62    2.26    7.61   20.19    0.07    0.65    1.81    2.20    0.97    7.51

















                                               图5 泄漏点处金相试样的抛光态形貌

                           Fi g  5 Polishedmor p holo gy ofmetallo g ra p hicsam p leatleaka g e p oint a  p osition1 b  p osition2
















                                               图6 泄漏点处浸蚀后的显微组织形貌

                             Fi g  6 Microstructuremor p holo gy atleaka g e p ointafteretchin g  a  p osition1 b  p osition2
