吕 渊: 316L不锈钢波纹管泄漏原因
管的底部, 且底部内壁存在致密覆盖异物, 而波纹管 况有关, 波纹管内的海水排出时, 水位逐渐降低, 海
顶部较为洁净, 分析认为这与波纹管的实际使用情 水中的杂质会残留在管道下半部分, 导致异物积存。

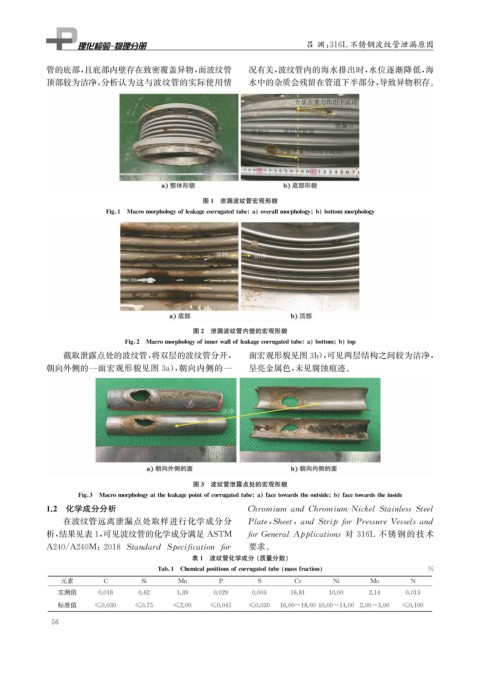

图1 泄漏波纹管宏观形貌
Fi g 1 Macromor p holo gy ofleaka g ecorru g atedtube a overallmor p holo gy b bottommor p holo gy
图2 泄漏波纹管内壁的宏观形貌
Fi g 2 Macromor p holo gy ofinnerwallofleaka g ecorru g atedtube a bottom b to p
截取泄露点处的波纹管, 将双层的波纹管分开, 面宏观形貌见图3b ), 可见两层结构之间较为洁净,
朝向外侧的一面宏观形貌见图 3a ), 朝向内侧的一 呈亮金属色, 未见腐蚀痕迹。
图3 波纹管泄露点处的宏观形貌
Fi g 3 Macromor p holo gy attheleaka g e p ointofcorru g atedtube a facetowardstheoutside b facetowardstheinside
1.2 化学成分分析 ChromiumandChromium-NickelStainlessSteel
在波纹管远离泄漏点处取样进行化学成分分 Plate , Sheet , andStri pf orPressureVesselsand
f orGeneralA pp lications 对 316L 不锈钢的技术
析, 结果见表1 , 可见波纹管的化学成分满足 ASTM
A240 / A240M : 2018 Standard S p eci f ication f or 要求。
表1 波纹管化学成分 ( 质量分数)
Tab 1 Chemical p ositionsofcorru g atedtube massfraction %
元素 C Si Mn P S Cr Ni Mo N
实测值 0.018 0.62 1.39 0.029 0.003 16.81 10.00 2.14 0.013
标准值 ≤0.030 ≤0.75 ≤2.00 ≤0.045 ≤0.030 16.00~18.0010.00~14.00 2.00~3.00 ≤0.100
