Page 29 - 理化检验-物理分册2021年第九期
P. 29
徐魁龙, 等: 缺口对不同塑性金属材料拉伸断裂行为的影响

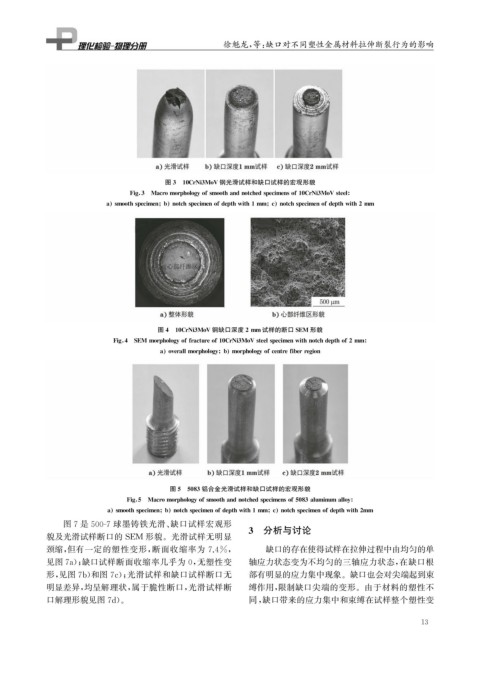

图3 10CrNi3MoV钢光滑试样和缺口试样的宏观形貌
Fi g 3 Macromor p holo gy ofsmoothandnotcheds p ecimensof10CrNi3MoVsteel
a smooths p ecimen b notchs p ecimenofde p thwith1mm c notchs p ecimenofde p thwith2mm
图4 10CrNi3MoV钢缺口深度2mm 试样的断口SEM 形貌
Fi g 4 SEM mor p holo gy offractureof10CrNi3MoVsteels p ecimenwithnotchde p thof2mm
a overallmor p holo gy b mor p holo gy ofcentrefiberre g ion
图5 5083铝合金光滑试样和缺口试样的宏观形貌
Fi g 5 Macromor p holo gy ofsmoothandnotcheds p ecimensof5083aluminumallo y
a smooths p ecimen b notchs p ecimenofde p thwith1mm c notchs p ecimenofde p thwith2mm
图7是500-7 球墨铸铁光滑、 缺口试样宏观形 3 分析与讨论
貌及光滑试样断口的 SEM 形貌。光滑试样无明显
颈缩, 但有一定的塑性变形, 断面收缩率为 7.4% , 缺口的存在使得试样在拉伸过程中由均匀的单
见图7a ); 缺口试样断面收缩率几乎为0 , 无塑性变 轴应力状态变为不均匀的三轴应力状态, 在缺口根
形, 见图7b ) 和图7c ); 光滑试样和缺口试样断口无 部有明显的应力集中现象。缺口也会对尖端起到束
明显差异, 均呈解理状, 属于脆性断口, 光滑试样断 缚作用, 限制缺口尖端的变形。由于材料的塑性不
口解理形貌见图7d )。 同, 缺口带来的应力集中和束缚在试样整个塑性变
1 3
