鞠 芳, 等: 齿轮轴表面发纹产生原因

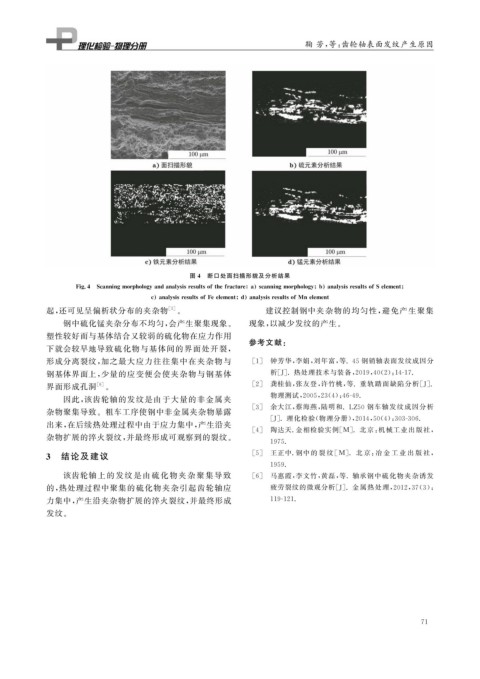

图 4 断口处面扫描形貌及分析结果

Fi g .4 Scannin gmor p holo gy andanal y sisresultsofthefracture a scannin gmor p holo gy b anal y sisresultsofSelement

c anal y sisresultsofFeelement d anal y sisresultsofMnelement
起, 还可见呈偏析状分布的夹杂物 [ 5 ] 。 建议控制钢中夹杂物的均匀性, 避免产生聚集
钢中硫化锰夹杂分布不均匀, 会产生聚集现象。 现象, 以减少发纹的产生。
塑性较好而与基体结合又较弱的硫化物在应力作用
参考文献:
下就会较早地导致硫化物与基体间的界面处开裂,
形成分离裂纹, 加之最大应力往往集中在夹杂物与 [ 1 ] 钟芳华, 李娟, 刘年富, 等 .45 钢销轴表面发纹成因分

钢基体界面上, 少量的应变便会使夹杂物与钢基体 析[ J ] . 热处理技术与装备, 2019 , 40 ( 2 ): 14-17.

界面形成孔洞 [ 6 ] 。 [ 2 ] 龚桂仙, 张友登, 许竹桃, 等 .重轨踏面缺陷分析[ J ] .
因此, 该齿轮轴的发纹是由于大量的非金属夹 物理测试, 2005 , 23 ( 4 ): 46-49.
[ 3 ] 余大江, 蔡海燕, 陆明和 .LZ50 钢车轴发纹成因分析

杂物聚集导致。粗车工序使钢中非金属夹杂物暴露
[ J ] . 理化检验( 物理分册), 2014 , 50 ( 4 ): 303-306.
出来, 在后续热处理过程中由于应力集中, 产生沿夹
[ 4 ] 陶达天 . 金相检验实例[ M ] .北京: 机械工业出版社,
杂物扩展的淬火裂纹, 并最终形成可观察到的裂纹。
1975.

3 结论及建议 [ 5 ] 王正中 . 钢中 的 裂 纹 [ M ] .北 京: 冶 金 工 业 出 版 社,
1959.
该齿轮轴上的发纹是由硫化物夹杂聚集 导致 [ 6 ] 马惠霞, 李文竹, 黄磊, 等 . 轴承钢中硫化物夹杂诱发

的, 热处理过程中聚集的硫化物夹杂引起齿轮轴应 疲劳裂纹的微观分析[ J ] .金属热处理, 2012 , 37 ( 3 ):
力集中, 产生沿夹杂物扩展的淬火裂纹, 并最终形成 119-121.
发纹。
