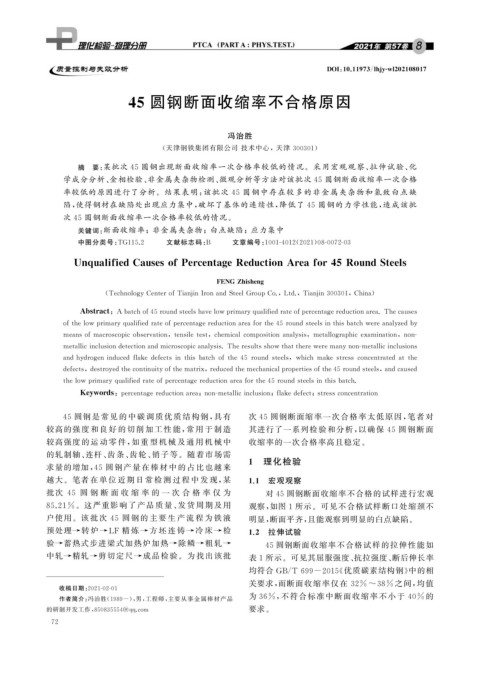

Page 88 - 理化检验-物理分册2021年第八期
P. 88

DOI : 10.11973 / lh jy -wl202108017


                                45    圆钢断面收缩率不合格原因



                                                         冯治胜

                                         ( 天津钢铁集团有限公司 技术中心,天津 300301 )
                    摘   要: 某批次 45 圆钢出现断面收缩率一次合格率较低的情况。采用宏观观察、 拉伸试验、 化
                 学成分分析、 金相检验、 非金属夹杂物检测、 微观分析等方法对该批次 45 圆钢断面收缩率一次合格
                 率较低的原因进行了分析。结果表明: 该批次 45 圆钢中存在较多的非金属夹杂物和氢致白点缺
                 陷, 使得钢材在缺陷处出现应力集中, 破坏了基体的连续性, 降低了 45 圆钢的力学性能, 造成该批
                 次 45 圆钢断面收缩率一次合格率较低的情况。
                    关键词: 断面收缩率;非金属夹杂物;白点缺陷;应力集中




                    中图分类号: TG115.2    文献标志码: B    文章编号: 1001-4012 ( 2021 ) 08-0072-03

                   Un q ualifiedCausesofPercenta g eReductionAreafor45RoundSteels

                                                      FENGZhishen g

                           ( Technolo gyCenterofTian j inIronandSteelGrou pCo. , Ltd. , Tian j in300301 , China )


                     Abstract : Abatchof45roundsteelshavelowp rimar yq ualifiedrateof p ercenta g ereductionarea.Thecauses

                ofthelowp rimar yq ualifiedrateof p ercenta g ereductionareaforthe45roundsteelsinthisbatchwereanal y zedb y

                 meansofmacrosco p icobservation , tensiletest , chemicalcom p ositionanal y sis , metallo g ra p hicexamination , non-

                 metallicinclusiondetectionandmicrosco p icanal y sis.Theresultsshowthattherewereman ynon-metallicinclusions

                andh y dro g eninducedflakedefectsinthisbatchofthe45roundsteels , which makestressconcentratedatthe

                defects , destro y edthecontinuit y ofthematrix , reducedthemechanical p ro p ertiesofthe45roundsteels , andcaused

                thelowp rimar yq ualifiedrateof p ercenta g ereductionareaforthe45roundsteelsinthisbatch.


                     Ke y words : ercenta g ereductionarea ; non-metallicinclusion ; flakedefect ; stressconcentration
                               p
              45 圆钢 是 常 见 的 中 碳 调 质 优 质 结 构 钢, 具 有             次 45 圆钢断面缩率一次合格率太低原因, 笔者对
            较高的强 度 和 良 好 的 切 削 加 工 性 能, 常 用 于 制 造              其进行了一系列检验和分析, 以确保 45 圆钢断面
            较高强度 的 运 动 零 件, 如 重 型 机 械 及 通 用 机 械 中              收缩率的一次合格率高且稳定。
            的轧制轴、 连杆、 齿条、 齿轮、 销子等。随着市场需
                                                              1  理化检验
            求量的增加, 45 圆钢产 量 在 棒 材 中 的 占 比 也 越 来
            越大。笔者 在 单 位 近 期 日 常 检 测 过 程 中 发 现, 某              1.1  宏观观察
            批次 45 圆 钢 断 面 收 缩 率 的 一 次 合 格 率 仅 为                    对 45 圆钢断面收缩率不合格的试样进行宏观
            85.21% 。这严重影响了产品 质 量、 发 货 周 期 及 用                  观察, 如图 1 所示。可见不合格试样断口处缩颈不
            户使用。该 批 次 45 圆 钢 的 主 要 生 产 流 程 为 铁 液               明显, 断面平齐, 且能观察到明显的白点缺陷。
            预处理 → 转 炉 →LF 精 炼 → 方 坯 连 铸 → 冷 床 → 检             1.2  拉伸试验
                                                                  45 圆钢断面收缩率不合格试样的拉伸性能如
            验 → 蓄热式步进梁式加热炉加热 → 除鳞 → 粗轧 →
            中轧 → 精轧 → 剪切定尺 → 成品检验。为找出该批                        表 1 所示。可见其屈服强度、 抗拉强度、 断后伸长率
                                                               均符合 GB / T699-2015 《 优质碳素结构钢》 中的相

                                                               关要求, 而断面收缩率仅在 32%~38% 之间, 均值
                收稿日期: 2021-02-01
                作者简介: 冯治胜( 1989- ), 男, 工程师, 主要从事金属棒材产品         为 36% , 不符合标准中断面收缩率不小于 40% 的
            的研制开发工作, 850835554@ qq .com                        要求。
             7 2
   83   84   85   86   87   88   89   90   91   92   93
