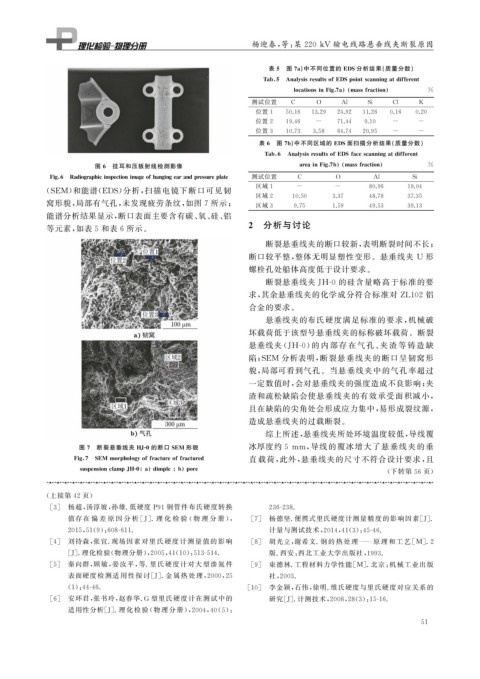

Page 67 - 理化检验-物理分册2021年第七期

杨迎春, 等: 某 220kV 输电线路悬垂线夹断裂原因

表 5 图 7a ) 中不同位置的 EDS分析结果( 质量分数)

Tab 5 Anal y sisresultsofEDSp ointscannin g atdifferent

locationsinFi g 7a massfraction %
测试位置 C O Al Si Cl K
位置 1 50.16 13.29 24.92 11.26 0.16 0.20
位置 2 19.46 - 71.44 9.10 - -
位置 3 10.73 3.58 64.74 20.95 - -
表 6 图 7b ) 中不同区域的 EDS面扫描分析结果( 质量分数)

Tab 6 Anal y sisresultsofEDSfacescannin g atdifferent

图 6 挂耳和压板射线检测影像 areainFi g 7b massfraction %

Fi g 6 Radio g ra p hicins p ectionima g eofhan g in g earandp ressure p late 测试位置 C O Al Si
( SEM ) 和能谱( EDS ) 分析, 扫描电镜下断口可见韧 区域 1 - - 80.96 19.04
区域 2 10.50 3.37 48.78 37.35
窝形貌, 局部有气孔, 未发现疲劳条纹, 如图 7 所示;
区域 3 9.75 1.59 49.53 39.13
能谱分析结果显示, 断口表面主要含有碳、 氧、 硅、 铝
2 分析与讨论
等元素, 如表 5 和表 6 所示。

断裂悬垂线夹的断口较新, 表明断裂时间不长;
断口较平整, 整体无明显塑性变形。悬垂线夹 U 形

螺栓孔处船体高度低于设计要求。
断裂悬垂线夹JH-0 的硅含量略高于标准的要
求, 其余悬垂线夹的化学成分符合标准对 ZL102 铝
合金的要求。
悬垂线夹的布氏硬度满足标准的要求, 机械破
坏载荷低于该型号悬垂线夹的标称破坏载荷。断裂
悬垂线夹 ( JH-0 ) 的 内 部 存 在 气 孔、 夹 渣 等 铸 造 缺
陷; SEM 分析表明, 断裂悬垂线夹的断口呈韧窝形
貌, 局部可看到气孔。当悬垂线夹中的气孔率超过
一定数值时, 会对悬垂线夹的强度造成不良影响; 夹
渣和疏松缺陷会使悬垂线夹的有效承受面积减小,
且在缺陷的尖角处会形成应力集中, 易形成裂纹源,
造成悬垂线夹的过载断裂。
综上所述, 悬垂线夹所处环境温度较低, 导线覆

图 7 断裂悬垂线夹 HJ-0 的断口 SEM 形貌 冰厚度约 5 mm , 导线的覆冰增大了悬垂线夹的垂

Fi g 7 SEM mor p holo gy offractureoffractured 直 载荷, 此外, 悬垂线夹的尺寸不符合设计要求, 且

sus p ensionclam pJH-0 a dim p le b p ore ( 下转第 56 页)

( 上接第 42 页)
[ 3 ] 杨超, 汤淳坡, 孙雄 . 低硬度 P91 钢管件布氏硬度转换 236-238.
值存 在 偏 差 原 因 分 析 [ J ] . 理 化 检 验 ( 物 理 分 册 ), [ 7 ] 杨德坚 . 便携式里氏硬度计测量精度的影响因素[ J ] .
2015 , 51 ( 9 ): 608-611. 计量与测试技术, 2014 , 41 ( 3 ): 45-46.
[ 4 ] 刘持森, 张宜 . 现场因 素 对 里 氏 硬 度 计 测 量 值 的 影 响 [ 8 ] 胡光立, 谢希文 . 钢 的 热 处 理———原 理 和 工 艺 [ M ] .2

[ J ] . 理化检验( 物理分册), 2005 , 41 ( 10 ): 513-514. 版 . 西安: 西北工业大学出版社, 1993.
[ 5 ] 秦向群, 顾敏, 晏汝平, 等 . 里氏硬度计对大型渗氮 件 [ 9 ] 束德林 . 工程材料力学性能[ M ] . 北京: 机械工业出版
表面硬度检 测 适 用 性 探 讨[ J ] . 金 属 热 处 理, 2000 , 25 社, 2003.
( 1 ): 44-46. [ 10 ] 李金颖, 石伟, 徐明 . 维氏硬度与里氏硬度对应关系的
[ 6 ] 安环君, 张书玲, 赵春华 .G 型里氏硬度计在测试中的 研究[ J ] . 计测技术, 2008 , 28 ( 3 ): 15-16.
适用性分析[ J ] . 理 化 检 验( 物 理 分 册), 2004 , 40 ( 5 ):
