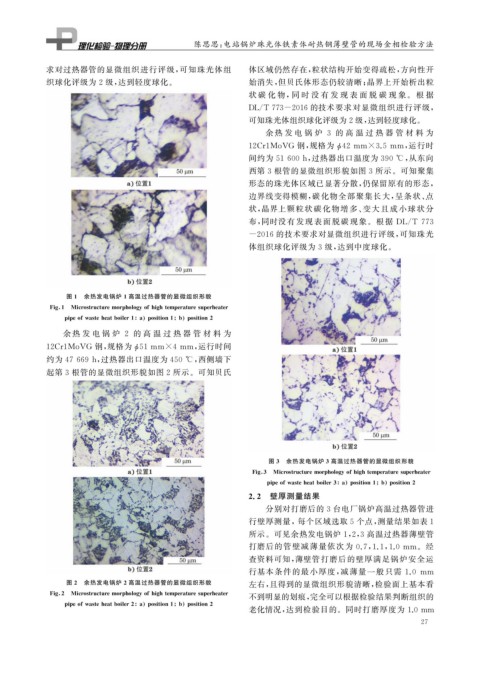

Page 45 - 理化检验-物理分册2021年第一期
P. 45
陈思思: 电站锅炉珠光体铁素体耐热钢薄壁管的现场金相检验方法
求对过热器管的显微组织进行评级, 可知珠光体组 体区域仍然存在, 粒状结构开始变得疏松, 方向性开
织球化评级为 2 级, 达到轻度球化。 始消失, 但贝氏体形态仍较清晰; 晶界上开始析出粒
状 碳 化 物, 同 时 没 有 发 现 表 面 脱 碳 现 象。 根 据
DL / T773-2016的技术要求对显微组织进行评级,
可知珠光体组织球化评级为2级, 达到轻度球化。
余 热 发 电 锅 炉 3 的 高 温 过 热 器 管 材 料 为
12Cr1MoVG 钢, 规格为 42mm×3.5mm , 运行时
ϕ
间约为 51600h , 过热器出口温度为390℃ , 从东向
西第 3 根管的显微组织形貌如图 3 所示。可知聚集
形态的珠光体区域已显著分散, 仍保留原有的形态,
边界线变得模糊, 碳化物全部聚集长大, 呈条状、 点
状, 晶界上颗粒状碳化物增多、 变大且成小球状分
布, 同时没有发现表面脱碳现象。根据 DL / T773
-2016 的技术要求对显微组织进行评级, 可知珠光
体组织球化评级为 3 级, 达到中度球化。
图 1 余热发电锅炉 1 高温过热器管的显微组织形貌
Fi g 1 Microstructuremor p holo gy ofhi g htem p eraturesu p erheater
p i p eofwasteheatboiler1 a p osition1 b p osition2
余 热 发 电 锅 炉 2 的 高 温 过 热 器 管 材 料 为
12Cr1MoVG 钢, 规格为 51mm×4mm , 运行时间
ϕ
约为 47669h , 过热器出口温度为450℃ , 西侧墙下
起第 3 根管的显微组织形貌如图 2 所示。可知贝氏
图 3 余热发电锅炉 3 高温过热器管的显微组织形貌
Fi g 3 Microstructuremor p holo gy ofhi g htem p eraturesu p erheater
p i p eofwasteheatboiler3 a p osition1 b p osition2
2.2 壁厚测量结果
分别对打磨后的 3 台电厂锅炉高温过热器管进
行壁厚测量,每个区域选取5 个点, 测量结果如表1
所示。可见余热发电锅炉 1 , 2 , 3 高温过热器薄壁管
打磨后的管壁减薄量依次为 0.7 , 1.1 , 1.0mm 。经
查资料可知, 薄壁管打磨后的壁厚满足锅炉安全运
行基本条件的最小厚度, 减薄量一般只需 1.0 mm
图 2 余热发电锅炉 2 高温过热器管的显微组织形貌 左右, 且得到的显微组织形貌清晰, 检验面上基本看
Fi g 2 Microstructuremor p holo gy ofhi g htem p eraturesu p erheater
不到明显的划痕, 完全可以根据检验结果判断组织的
p i p eofwasteheatboiler2 a p osition1 b p osition2
老化情况, 达到检验目的。同时打磨厚度为 1.0mm
2 7
