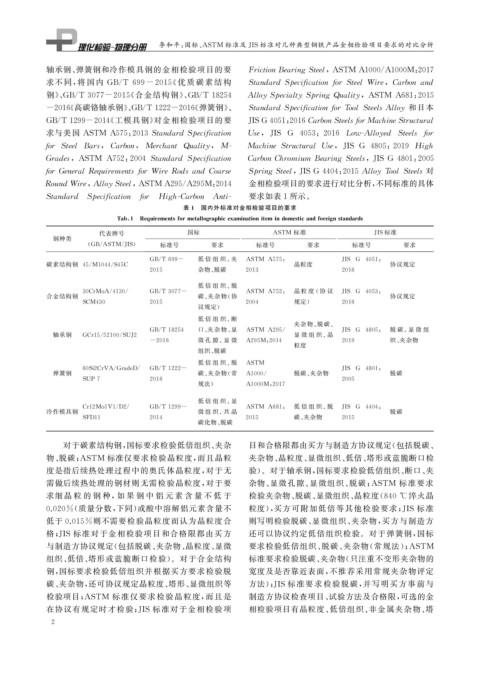

Page 20 - 理化检验-物理分册2021年第一期

李和平: 国标、 ASTM 标准及 JIS标准对几种典型钢铁产品金相检验项目要求的对比分析

轴承钢、 弹簧钢和冷作模具钢的金相检验项目的要 FrictionBearin gSteel , ASTM A1000 / A1000M : 2017

求不 同, 将 国 内 GB / T699-2015 《 优 质 碳 素 结 构 StandardS p eci f icationf orSteel Wire , Carbonand

,
钢》、 GB / T3077-2015 《 合金结构钢》、 GB / T18254 Allo yS p ecialt yS p rin gQualit y ASTM A681 : 2015

-2016 《 高碳铬轴承钢》、 GB / T1222-2016 《 弹簧钢》、 StandardS p eci f icationf orToolSteelsAllo y 和日本

GB / T1299-2014 《 工模具钢》 对金相检验项目的要 JISG4051 : 2016CarbonSteels f orMachineStructural

求与美国 ASTM A575 : 2013StandardS p eci f ication Use , JIS G 4053 : 2016 Low-Allo y ed Steels f or

f or Steel Bars , Carbon , Merchant Qualit y , M- MachineStructural Use , JIS G 4805 : 2019 Hi g h

Grades , ASTM A752 : 2004Standard S p eci f ication CarbonChromium Bearin gSteels , JISG4801 : 2005

f orGeneralRe q uirements f or WireRodsandCoarse S p rin gSteel , JISG4404 : 2015Allo yToolSteels 对

RoundWire , Allo ySteel , ASTM A295 / A295M : 2014 金相检验项目的要求进行对比分析, 不同标准的具体

Standard S p eci f ication f or Hi g h-Carbon Anti- 要求如表1所示。
表 1 国内外标准对金相检验项目的要求

Tab 1 Re q uirementsformetallo g ra p hicexaminationitemindomesticandforei g nstandards

代表牌号 国标 ASTM 标准 JIS标准
钢种类
( GB / ASTM / JIS ) 标准号 要求 标准号 要求 标准号 要求

GB / T699- 低 倍 组 织、 夹 ASTM A575 : JIS G 4051 :
碳素结构钢 45 / M1044 / S45C 晶粒度 协议规定
2015 杂物、 脱碳 2013 2016
低 倍 组 织、 脱

30CrMoA / 4130 / GB / T3077- ASTM A752 : 晶 粒 度 ( 协 议 JIS G 4053 :
合金结构钢 碳、 夹杂物( 协 协议规定
SCM430 2015 2004 规定) 2016
议规定)
低 倍 组 织、 断
夹杂 物、 脱 碳、

GB / T18254 口、 夹 杂 物、 显 ASTM A295 / JIS G 4805 : 脱 碳、 显 微 组
轴承钢 GCr15 / 52100 / SUJ2 显 微 组 织、 晶
-2016 微 孔 隙、 显 微 A295M : 2014 2019 织、 夹杂物
粒度
组织、 脱碳
低 倍 组 织、 脱
ASTM
60Si2CrVA / GradeD / GB / T1222- JIS G 4801 :
弹簧钢 碳、 夹杂物( 常 A1000 / 脱碳、 夹杂物 脱碳
SUP7 2016 2005
规法) A1000M : 2017
低 倍 组 织、 显

Cr12Mo1V1 / D2 / GB / T1299- ASTM A681 : 低 倍 组 织、 脱 JIS G 4404 :
冷作模具钢 微 组 织、 共 晶 脱碳
SFD11 2014 2015 碳、 夹杂物 2015
碳化物、 脱碳
对于碳素结构钢, 国标要求检验低倍组织、 夹杂 目和合格限都由买方与制造方协议规定( 包括脱碳、
物、 脱碳; ASTM 标准仅要求检验晶粒度, 而且晶粒 夹杂物、 晶粒度、 显微组织、 低倍、 塔形或蓝脆断口检
度是指后续热处理过程中的奥氏体晶粒度, 对于无 验)。对于轴承钢, 国标要求检验低倍组织、 断口、 夹
需做后续热处理的钢材则无需检验晶粒度, 对于要 杂物、 显微孔隙、 显微组织、 脱碳; ASTM 标准要求
求细 晶 粒 的 钢 种, 如 果 钢 中 铝 元 素 含 量 不 低 于 检验夹杂物、 脱碳、 显微组织、 晶粒度( 840 ℃ 淬火晶

0.020% ( 质量分数, 下同) 或酸中溶解铝元素含量不 粒度), 买方可附加低倍等其他检验要求; JIS 标准
低于 0.015% 则不需要检验晶粒度而认为晶粒度合 则写明检验脱碳、 显微组织、 夹杂物, 买方与制造方
格; JIS 标准对于金相检验项目和合格限都由买方 还可以协议约定低倍组织检验。对于弹簧钢, 国标
与制造方协议规定( 包括脱碳、 夹杂物、 晶粒度、 显微 要求检验低倍组织、 脱碳、 夹杂物( 常规法); ASTM
组织、 低倍、 塔形或蓝脆断口检验)。对于合金结构 标准要求检验脱碳、 夹杂物( 只注重不变形夹杂物的
钢, 国标要求检验低倍组织并根据买方要求检验脱 宽度及是否靠近表面, 不推荐采用常规夹杂物评定
碳、 夹杂物, 还可协议规定晶粒度、 塔形、 显微组织等 方法); JIS 标准要求检验脱碳, 并写明买方事前与
检验项目; ASTM 标准仅要求检验晶粒度, 而且是 制造方协议检查项目、 试验方法及合格限, 可选的金
在协议有规定时才检验; JIS 标准对于金相检验项 相检验项目有晶粒度、 低倍组织、 非金属夹杂物、 塔
2
