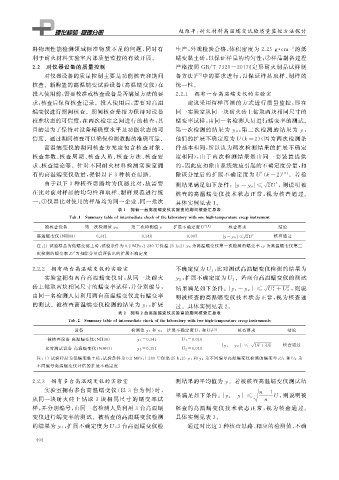

Page 61 - 理化检验-物理分册2019年第六期

赵维平: 耐火材料高温蠕变试验质量监控方法探讨

料物理性能检测领域标准物质不足的问题, 同时有 生产, 外观检验合格, 体积密度为 ２．２５gcm －３ 的低

利于耐火材料实验室内部质量监控的有效开展. 蠕变黏土砖, 以保证样品的均匀性; ② 样品制备过程
２．２ 对仪器设备的质量控制 严格按照 GB / T７３２１－２０１７ « 定形耐火制品试样制
对仪器设备的质量控制主要是功能核查和期间 备方法» 中的要求进行, 以保证样品取样、 制样的
[ ７ ]
核查.新购置的高温蠕变试验设备( 高温蠕变仪) 在 统一性.
投入使用前, 需要校准或核查设备是否满足方法的要 ２．２．１ 拥有一台高温蠕变仪的实验室
求, 核查后保留核查记录.投入使用后, 需要对高温 建议采用留样再测的方式进行质量监控, 即在
蠕变仪进行期间核查.期间核查是指为保持对设备 同一实验室从同一块耐火砖上钻取两块相同尺寸的
校准状态的可信度, 在两次检定之间进行的核查, 其 蠕变率试样, 由同一名检测人员进行蠕变率的测试.
目的是为了保持对设备精确度水平及功能状态的可 第一次检测的结果为 y ０ 第二次检测的结果为 y ,
,
信度.通过期间核查可以确保检测数据的准确可靠. 他们的扩展不确定度为 U ( k＝２ )( 因为两次检测条
高温蠕变仪的期间核查方案应包含核查对象、 件基本相同, 所以认为两次检测结果的扩展不确定
核查参数、 核查周期、 核查人员、 核查方 法、 核查要 度相同), 由于两次检测结果是由同一套装置提供
求、 核查结论等.针对不同耐火材料检测实验室拥 的, 因此应扣除由系统效应引起的不确定度分量, 扣
[ ８ ]
有的高温蠕变仪数量, 提供以下 ３ 种核查思路. 除该分量后的扩展不确定度为 U′ ( k＝２ ) .若检
由于以下 ３ 种核查思路均为仪器比对, 故需要 测结果满足如下条件: y－y ０ ≤ ２U′ , 则说明被
在比对前对样品的均匀性和取样、 制样规范进行统 核查的高温蠕变仪技术状态正常, 视为核查通过.
一: ① 仪器比对使用的样品均为同一企业、 同一批次 具体实例见表 １ .
表 １ 拥有一台高温蠕变仪实验室的期间核查汇总表
Tab敭１ Summar y tableofintermediatecheckofthelaborator ywithonehi g hＧtem p eraturecree p instrument
被核查设备 第一次检测值 y ０ 第二次检测值 y 扩展不确定度U′ [ ９ ] 核查要求 结论

高温蠕变仪( NH０８ ) ０．３４１ ０．３４８ ０．００７ y－ y ０ ≤ ２ U′ 核查通过
注: １ )试验样品为低蠕变黏土砖, 试验条件为０．２MPa , １２８０℃ 保温２５h ; ２ ) y ０ 为高温蠕变仪第一次检测的蠕变率, y 为高温蠕变仪第二
次检测的蠕变率, U′ 为扣除分量后评估出的扩展不确定度

２．２．２ 拥有两台高温蠕变仪的实验室 不确定度为U １ 比对测试高温蠕变仪检测的结果为
,
实验室拥有两台高温蠕变仪时, 从同一块耐火 , .若两台高温蠕变仪的测试
y ２ 扩展不确定度为U ２
砖上钻取两块相同尺寸的蠕变率试样, 并分别编号, ２ ２ , 则说
结果满足如下条件: ∣ y １－y ２ ∣ ≤ U １ ＋U ２
由同一名检测人员利用两台高温蠕变仪进行蠕变率 明被核查的高温蠕变仪技术状态正常, 视为核查通
的测试.被核查高温蠕变仪检测的结果为 y １ 扩展 过.具体实例见表 ２ .
,
表 ２ 拥有 ２ 台高温蠕变仪实验室的期间核查汇总表
Tab敭２ Summar y tableofintermediatecheckofthelaborator ywithtwohi g hＧtem p eraturecree p instruments
设备 检测值 y １ 和 y ２ 扩展不确定度U １ 和U ２ [ ９ ] 核查要求 结论
被核查设备 高温蠕变仪( NH０８ ) y １＝０．３４１ U １＝０．０１０
２ ２ 核查通过
∣ y １－y ２ ∣ ≤ U １ ＋U ２
比对测试设备 高温蠕变仪( NH４３ ) y ２＝０．３５１ U ２＝０．０１０
注: １ )试验样品为低蠕变黏土砖, 试验条件为０．２MPa , １２８０℃ 保温２５h ; ２ ) y １ 和 y ２ 为不同编号高温蠕变仪检测的蠕变率, U １ 和U ２ 为
不同编号高温蠕变仪评估的扩展不确定度

２．２．３ 拥有多台高温蠕变仪的实验室 测结果的平均值为 .若被核查高温蠕变仪测试结
y
实验室拥有多台高温蠕变仪( 以 ３ 台为例) 时,
n－１ U , 则说明被
果满足如下条件: ∣ y １－ y ∣ ≤
从同一块耐火砖上钻取 ３ 块相同尺寸的蠕 变率试 n
样, 并分别编号, 由同一名检测人员利用 ３ 台高温蠕 核查的高温蠕变仪技术状态正常, 视为核查通过.
变仪进行蠕变率的测试.被核查的高温蠕变仪检测 具体实例见表 ３ .
的结果为 y １ 扩展不确定度为U , ３台高温蠕变仪检 通过对比这 ３ 种核查思路、 相应的检测值、 不确
,
４ ０ ４
