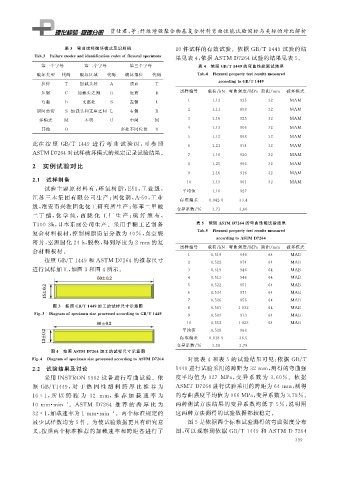

Page 56 - 理化检验-物理分册2019年第六期

P. 56

贾仕君, 等: 纤维增强聚合物基复合材料弯曲性能试验国标与美标的对比解析

表３弯曲试样破坏模式及识别码１０件试样的有效试验.依据 GB / T１４４９试验的结
Tab．３ Failuremodesandidentificationcodesofflexurals p ecimens
果见表４ , 依据 ASTM D７２６４试验的结果见表５ .
第一个字母第二个字母第三个字母表４依照 GB / T１４４９的弯曲性能测试结果
破坏类型代码破坏区域代码破坏部位代码 Tab．４ Flexural p ro p ert y testresultsmeasured
拉伸 T 加载头处 A 顶面 T accordin g toGB / T１４４９
压缩 C 加载头之间 B 底面 B 试样编号载荷 / kN 弯曲强度 / MPa 跨距 / mm 破坏模式
弯曲 B 支座处 S 左侧 L １１．１３９３５３２ MAM
层间剪切 S 加载头和支座之间 L 右侧 R ２１．１１８９８３２ MAM
多模式 M 不明 U 中间 M ３１．１６９２５３２ MAM
其他 O －－多处不同位置 V ４１．１３９０６３２ MAM
５１．１２８９８３２ MAM
此在按照 GB / T１４４９进行弯曲试验时, 可参照
６１．２１９７４３２ MAM
ASTM D７２６４对试样破坏模式的规定记录试验结果. ７１．１６９２０３２ MAM

２实例试验对比８１．２５９９６３２ MAM
９１．１６９１６３２ MAM
２．１试样制备１０１．１３９０１３２ MAM
试验主要原材料有: 环氧树脂, E５１ , 工业级, 平均值１．１６９２７
江苏三木集团有限公司生产; 固化剂, AＧ５０ , 工业标准偏差０．０４２８３３．４
级, 淮安市兴淮固化化工研究所生产; 邻苯二甲酸
变异系数 / ％３．７１３．６０
二丁酯, 化学纯, 西陇化工厂生产; 碳纤维布,
T３００Ｇ３k , 日本东丽公司生产.采用手糊工艺制备表５依照 ASTM D７２６４的弯曲性能试验结果
复合材料板材, 控制树脂质量分数为４０％ , 真空袋 Tab．５ Flexural p ro p ert y testresultsmeasured
accordin g toASTM D７２６４
密封, 室温固化２４h , 脱模, 得到厚度为２mm 的复
试样编号载荷 / kN 弯曲强度 / MPa 跨距 / mm 破坏模式
合材料板材.
１０．５１９９４６６４ MAB
按照 GB / T１４４９和 ASTM D７２６４的推荐尺寸
２０．５２２９７４６４ MAB
进行试样加工, 如图３和图４所示. ３０．５１９９４６６４ MAB
４０．５１３９４６６４ MAB
５０．５２２９５１６４ MAB
６０．５３４９７１６４ MAB
７０．５２６９５６６４ MAB
图３按照 GB / T１４４９加工的试样尺寸示意图
８０．５６７１０３２６４ MAB
Fi g 敭３ Dia g ramofs p ecimensize p rocessedaccordin g toGB T１４４９９０．５０３９１３６４ MAB
１００．５５２１０２３６４ MAB
平均值０．５２８９６６
标准偏差０．０１８９３６．５
变异系数 / ％３．５８３．７８
图４按照 ASTM D７２６４加工的试样尺寸示意图
Fi g 敭４ Dia g ramofs p ecimensize p rocessedaccordin g toASTM D７２６４对比表４和表５的试验结果可见: 依据 GB / T
２．２试验结果及讨论１４４９进行试验采用的跨距为３２mm , 测得的弯曲强
采用INSTRON５９８２设备进行弯曲试验.依度平均值为９２７ MPa , 变异系数为３．６０％ . 依据
照 GB / T１４４９ , 对于热固性塑料跨厚比推荐为 ASMTD７２６４进行试验采用的跨距为６４mm , 测得
１６∶１ , 所以跨距为３２ mm , 推荐加载速率为的弯曲强度平均值为９６６MPa , 变异系数为３．７８％ .
１０mm min . ASTM D７２６４推荐的跨厚比为两种测试方法结果的变异系数均低于５％ , 说明用
－１
３２∶１ , 加载速率为１mm min .两个标准规定的这两种方法测得的试验数据都较稳定.
－１
最少试样数均为５件.为使试验数据更具有研究意图５是依据两个标准试验测得的弯曲强度分布
义, 按照两个标准推荐的加载速率和跨距各进行了图, 可以观察到依据 GB / T１４４９和 ASTM D７２６４
３９９

51 52 53 54 55 56 57 58 59 60 61
