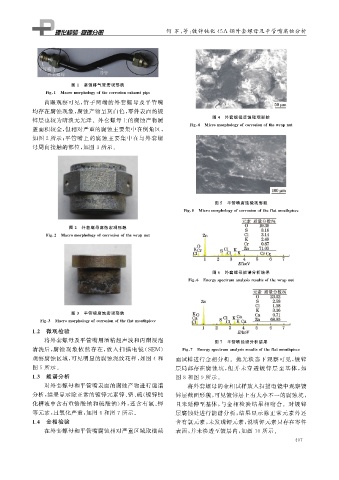

Page 64 - 理化检验-物理分册2019年第六期

何 军, 等: 镀锌钝化 ４５A 钢外套螺母及平管嘴腐蚀分析

图 １ 腐蚀排气管宏观形貌
Fi g 敭１ Macromor p holo gy ofthecorrosionexhaust p i p e
肉眼观察可见, 管子两端的外套螺母及平管嘴
均存在腐蚀现象, 腐蚀产物呈灰白色, 零件表面的镀
图 ４ 外套螺母腐蚀微观形貌
锌层也较为暗淡无光泽.外套螺母上的腐蚀产物覆
Fi g 敭４ Micromor p holo gy ofcorrosionofthewra pnut
盖面积较全, 但相对严重的腐蚀主要集中在倒角区,
如图 ２ 所示; 平管嘴上的腐蚀主要集中在与外套螺
母周向接触的部位, 如图 ３ 所示.

图 ５ 平管嘴腐蚀微观形貌
Fi g 敭５ Micromor p holo gy ofcorrosionoftheflatmouth p iece

图 ２ 外套螺母腐蚀宏观形貌
Fi g 敭２ Macromor p holo gy ofcorrosionofthewra pnut

图 ６ 外套螺母能谱分析结果
Fi g 敭６ Ener gy s p ectrumanal y sisresultsofthewra pnut

图 ３ 平管嘴腐蚀宏观形貌
Fi g 敭３ Macromor p holo gy ofcorrosionoftheflatmouth p iece
１．２ 微观检验
将外套螺母及平管嘴用酒精超声波和丙酮浸泡 图 ７ 平管嘴能谱分析结果
清洗后, 腐蚀现象依然存在, 放入扫描电镜( SEM ) Fi g 敭７ Ener gy s p ectrumanal y sisresultsoftheflatmouth p iece
观察腐蚀区域, 可见明显的腐蚀泥纹花样, 如图 ４ 和 面试样进行金相分析.抛光状态下观察可见, 镀锌
图 ５ 所示. 层局部存在腐蚀坑, 但并未穿透镀锌层至基体, 如
１．３ 能谱分析 图 ８ 和图 ９ 所示.
对外套螺母和平管嘴表面的腐蚀产物进行能谱 将外套螺母的金相试样放入扫描电镜中观察镀
分析, 结果显示除正常的镀锌元素锌、 铬、 硫( 镀锌钝 锌层截面形貌, 可见镀锌层上有大小不一的腐蚀坑,
化槽液中含有重铬酸钠和硫酸钠) 外, 还含有氯、 钾 且未延伸至基体, 与金相检验结果相吻合.对镀锌
等元素, 且氧化严重, 如图 ６ 和图 ７ 所示. 层腐蚀处进行能谱分析, 结果显示除正常元素外还
１．４ 金相检验 含有氯元素, 未发现钾元素, 说明钾元素只存在零件
在外套螺母和平管嘴腐蚀相对严重区域取横截 表面, 并未渗透至镀层内, 如图 １０ 所示.
４ ０ ７
