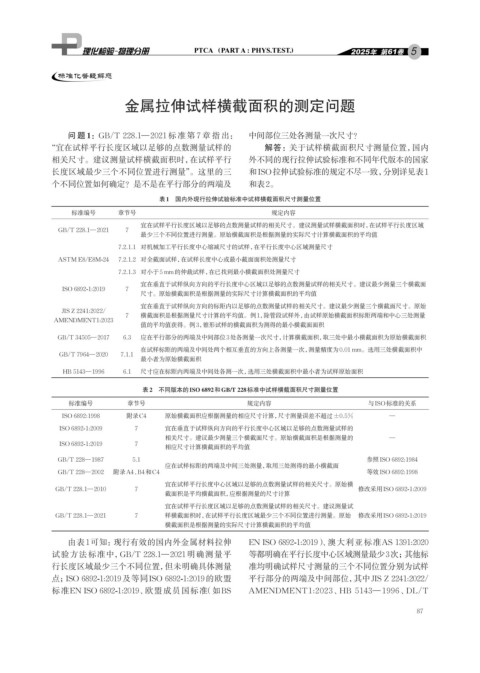

Page 99 - 理化检验-物理分册2025年第五期

5

标准化答疑解惑

金属拉伸试样横截面积的测定问题

问题 1： GB/T 228.1—2021 标准第 7 章指出： 中间部位三处各测量一次尺寸？
“宜在试样平行长度区域以足够的点数测量试样的 解答： 关于试样横截面积尺寸测量位置，国内
相关尺寸。建议测量试样横截面积时，在试样平行 外不同的现行拉伸试验标准和不同年代版本的国家
长度区域最少三个不同位置进行测量”。这里的三 和ISO拉伸试验标准的规定不尽一致，分别详见表1
个不同位置如何确定？是不是在平行部分的两端及 和表2。
表1 国内外现行拉伸试验标准中试样横截面积尺寸测量位置
标准编号 章节号 规定内容
宜在试样平行长度区域以足够的点数测量试样的相关尺寸。建议测量试样横截面积时，在试样平行长度区域
GB/T 228.1—2021 7
最少三个不同位置进行测量。原始横截面积是根据测量的实际尺寸计算横截面积的平均值
7.2.1.1 对机械加工平行长度中心缩减尺寸的试样，在平行长度中心区域测量尺寸
ASTM E8/E8M-24 7.2.1.2 对全截面试样，在试样长度中心或最小截面面积处测量尺寸
7.2.1.3 对小于5 mm的仲裁试样，在已找到最小横截面积处测量尺寸
宜在垂直于试样纵向方向的平行长度中心区域以足够的点数测量试样的相关尺寸。建议最少测量三个横截面
ISO 6892-1:2019 7
尺寸。原始横截面积是根据测量的实际尺寸计算横截面积的平均值
宜在垂直于试样纵向方向的标距内以足够的点数测量试样的相关尺寸。建议最少测量三个横截面尺寸。原始
JIS Z 2241:2022/
7 横截面积是根据测量尺寸计算的平均值。例1，除管段试样外，由试样原始横截面积标距两端和中心三处测量
AMENDMENT1:2023
值的平均值获得。例3，锥形试样的横截面积为测得的最小横截面面积
GB/T 34505—2017 6.3 应在平行部分的两端及中间部位3处各测量一次尺寸，计算横截面积，取三处中最小横截面积为原始横截面积
在试样标距的两端及中间处两个相互垂直的方向上各测量一次，测量精度为0.01 mm。选用三处横截面积中
GB/T 7964—2020 7.1.1
最小者为原始横截面积
HB 5143—1996 6.1 尺寸应在标距内两端及中间处各测一次，选用三处横截面积中最小者为试样原始面积

表2 不同版本的ISO 6892和GB/T 228标准中试样横截面积尺寸测量位置

标准编号 章节号 规定内容 与ISO标准的关系
ISO 6892:1998 附录C4 原始横截面积应根据测量的相应尺寸计算，尺寸测量误差不超过±0.5% —
ISO 6892-1:2009 7 宜在垂直于试样纵向方向的平行长度中心区域以足够的点数测量试样的
相关尺寸。建议最少测量三个横截面尺寸。原始横截面积是根据测量的 —
ISO 6892-1:2019 7
相应尺寸计算横截面积的平均值
GB/T 228—1987 5.1 参照ISO 6892:1984
应在试样标距的两端及中间三处测量，取用三处测得的最小横截面
GB/T 228—2002 附录A4、B4和C4 等效ISO 6892:1998
宜在试样平行长度中心区域以足够的点数测量试样的相关尺寸。原始横
GB/T 228.1—2010 7 修改采用ISO 6892-1:2009
截面积是平均横截面积，应根据测量的尺寸计算
宜在试样平行长度区域以足够的点数测量试样的相关尺寸。建议测量试
GB/T 228.1—2021 7 样横截面积时，在试样平行长度区域最少三个不同位置进行测量。原始 修改采用ISO 6892-1:2019
横截面积是根据测量的实际尺寸计算横截面积的平均值

由表1可知：现行有效的国内外金属材料拉伸 EN ISO 6892-1:2019）、澳大利亚标准AS 1391:2020
试验方法标准中，GB/T 228.1—2021 明确测量平 等都明确在平行长度中心区域测量最少3次；其他标
行长度区域最少三个不同位置，但未明确具体测量 准均明确试样尺寸测量的三个不同位置分别为试样
点；ISO 6892-1:2019及等同ISO 6892-1:2019的欧盟 平行部分的两端及中间部位，其中JIS Z 2241:2022/
标准EN ISO 6892-1:2019、欧盟成员国标准（如BS AMENDMENT1:2023、HB 5143— 1996、DL/T

87
