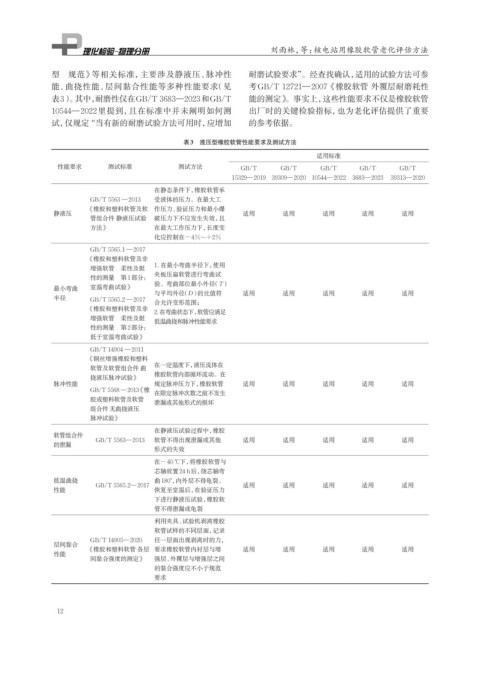

Page 28 - 理化检验-物理分册2024年第十二期

刘雨林，等：核电站用橡胶软管老化评估方法

型 规范》等相关标准，主要涉及静液压、脉冲性 耐磨试验要求”。经查找确认，适用的试验方法可参
能、曲挠性能、层间黏合性能等多种性能要求（见 考GB/T 12721—2007《橡胶软管 外覆层耐磨耗性
表3）。其中，耐磨性仅在GB/T 3683—2023和GB/T 能的测定》。事实上，这些性能要求不仅是橡胶软管
10544—2022里提到，且在标准中并未阐明如何测 出厂时的关键检验指标，也为老化评估提供了重要
试，仅规定“当有新的耐磨试验方法可用时，应增加 的参考依据。

表3 液压型橡胶软管性能要求及测试方法
适用标准
性能要求 测试标准 测试方法 GB/T GB/T GB/T GB/T GB/T
15329—2019 39309—2020 10544—2022 3683—2023 39313—2020
在静态条件下，橡胶软管承
GB/T 5563 —2013 受液体的压力。在最大工
《橡胶和塑料软管及软 作压力、验证压力和最小爆
静液压 适用 适用 适用 适用 适用
管组合件 静液压试验 破压力下不应发生失效，且
方法》 在最大工作压力下，长度变
化应控制在−4%~+2%
GB/T 5565.1 —2017
《橡胶和塑料软管及非
1. 在最小弯曲半径下，使用
增强软管 柔性及挺
夹板压扁软管进行弯曲试
性的测量 第1部分：
验。弯曲部位最小外径（T）
室温弯曲试验》
最小弯曲
与平均外径（D）的比值符 适用 适用 适用 适用 适用
半径 GB/T 5565.2 —2017
合允许变形范围；
《橡胶和塑料软管及非
2. 在弯曲状态下，软管应满足
增强软管 柔性及挺
低温曲挠和脉冲性能要求
性的测量 第2部分：
低于室温弯曲试验》
GB/T 14904 —2011
《钢丝增强橡胶和塑料
在一定温度下，液压流体在
软管及软管组合件 曲
橡胶软管内部循环流动。在
挠液压脉冲试验》
脉冲性能 规定脉冲压力下，橡胶软管 适用 适用 适用 适用 适用
GB/T 5568 —2013《橡
在限定脉冲次数之前不发生
胶或塑料软管及软管
泄漏或其他形式的损坏
组合件 无曲挠液压
脉冲试验》
在静液压试验过程中，橡胶
软管组合件
GB/T 5563—2013 软管不得出现泄漏或其他 适用 适用 适用 适用 适用
的泄漏
形式的失效
在−40 ℃下，将橡胶软管与
芯轴放置24 h后， 绕芯轴弯
低温曲挠 曲180°， 内外层不得龟裂。
GB/T 5565.2—2017 适用 适用 适用 适用 适用
性能 恢复至室温后，在验证压力
下进行静液压试验，橡胶软
管不得泄漏或龟裂
利用夹具、试验机剥离橡胶
软管试样的不同层面，记录
GB/T 14905—2020 任一层面出现剥离时的力，
层间黏合
《橡胶和塑料软管 各层 要求橡胶软管内衬层与增 适用 适用 适用 适用 适用
性能
间黏合强度的测定》 强层、外覆层与增强层之间
的黏合强度应不小于规范
要求

12
