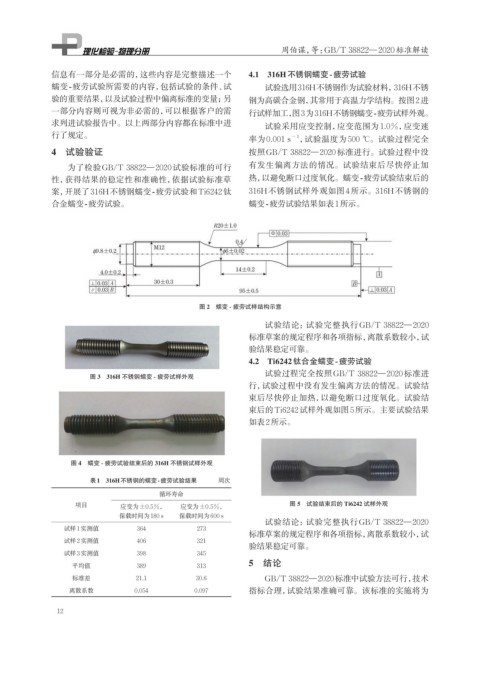

Page 28 - 理化检验-物理分册2024年第十期

周伯谋，等：GB/T 38822—2020标准解读

信息有一部分是必需的，这些内容是完整描述一个 4.1 316H不锈钢蠕变-疲劳试验
蠕变-疲劳试验所需要的内容，包括试验的条件、试 试验选用316H不锈钢作为试验材料，316H不锈
验的重要结果，以及试验过程中偏离标准的变量；另 钢为高碳合金钢，其常用于高温力学结构。按图2进
一部分内容则可视为非必需的，可以根据客户的需 行试样加工，图3为316H不锈钢蠕变-疲劳试样外观。
求列进试验报告中。以上两部分内容都在标准中进 试验采用应变控制，应变范围为1.0%，应变速
行了规定。 −1
率为0.001 s ，试验温度为500 ℃。试验过程完全
4 试验验证 按照GB/T 38822—2020标准进行。试验过程中没

为了检验GB/T 38822—2020试验标准的可行 有发生偏离方法的情况。试验结束后尽快停止加
性，获得结果的稳定性和准确性，依据试验标准草 热，以避免断口过度氧化。蠕变-疲劳试验结束后的
案，开展了316H不锈钢蠕变-疲劳试验和Ti6242钛 316H不锈钢试样外观如图4所示。316H不锈钢的
合金蠕变-疲劳试验。 蠕变-疲劳试验结果如表1所示。

图 2 蠕变 - 疲劳试样结构示意

试验结论：试验完整执行GB/T 38822—2020
标准草案的规定程序和各项指标，离散系数较小，试
验结果稳定可靠。
4.2 Ti6242钛合金蠕变-疲劳试验
试验过程完全按照GB/T 38822—2020标准进
图 3 316H 不锈钢蠕变 - 疲劳试样外观
行，试验过程中没有发生偏离方法的情况。试验结
束后尽快停止加热，以避免断口过度氧化。试验结
束后的Ti6242试样外观如图5所示。主要试验结果
如表2所示。

图 4 蠕变 - 疲劳试验结束后的 316H 不锈钢试样外观

表1 316H不锈钢的蠕变-疲劳试验结果 周次
循环寿命
项目 应变为±0.5%， 应变为±0.5%， 图 5 试验结束后的 Ti6242 试样外观
保载时间为180 s 保载时间为600 s
试验结论：试验完整执行GB/T 38822—2020
试样1实测值 364 273
标准草案的规定程序和各项指标，离散系数较小，试
试样2实测值 406 321
验结果稳定可靠。
试样3实测值 398 345
5 结论
平均值 389 313
标准差 21.1 30.6 GB/T 38822—2020标准中试验方法可行，技术
离散系数 0.054 0.097 指标合理，试验结果准确可靠。该标准的实施将为

12
