Page 38 - 理化检验-物理分册2024年第七期
P. 38
沈康阳，等：Incoloy901合金高温持久试验的断裂行为

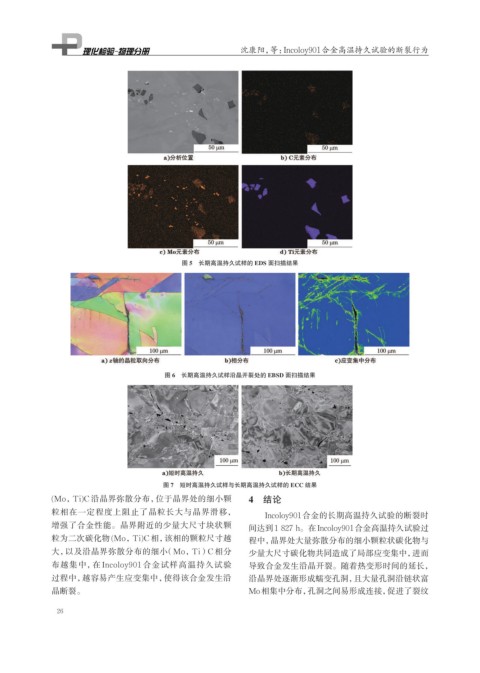

图 5 长期高温持久试样的 EDS 面扫描结果
图 6 长期高温持久试样沿晶开裂处的 EBSD 面扫描结果
图 7 短时高温持久试样与长期高温持久试样的 ECC 结果
(Mo，Ti)C 沿晶界弥散分布，位于晶界处的细小颗 4 结论
粒相在一定程度上阻止了晶粒长大与晶界滑移， Incoloy901合金的长期高温持久试验的断裂时
增强了合金性能。晶界附近的少量大尺寸块状颗 间达到1 827 h。在Incoloy901合金高温持久试验过
粒为二次碳化物 (Mo，Ti)C 相，该相的颗粒尺寸越 程中，晶界处大量弥散分布的细小颗粒状碳化物与
大，以及沿晶界弥散分布的细小（Mo，Ti） C 相分 少量大尺寸碳化物共同造成了局部应变集中，进而
布越集中，在 Incoloy901 合金试样高温持久试验 导致合金发生沿晶开裂。随着热变形时间的延长，
过程中，越容易产生应变集中，使得该合金发生沿 沿晶界处逐渐形成蠕变孔洞，且大量孔洞沿链状富
晶断裂。 Mo相集中分布，孔洞之间易形成连接，促进了裂纹
26
