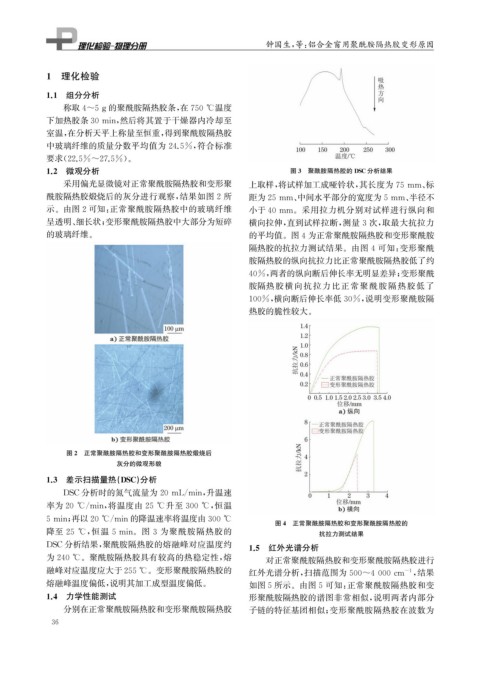

Page 52 - 理化检验-物理分册2023年第十一期

钟国生, 等: 铝合金窗用聚酰胺隔热胶变形原因

1 理化检验

1.1 组分分析

称取4~5g 的聚酰胺隔热胶条, 在750℃温度
下加热胶条30min , 然后将其置于干燥器内冷却至

室温, 在分析天平上称量至恒重, 得到聚酰胺隔热胶
中玻璃纤维的质量分数平均值为24.5% , 符合标准
要求( 22.5%~27.5% )。
1.2 微观分析 图3 聚酰胺隔热胶的 DSC分析结果
采用偏光显微镜对正常聚酰胺隔热胶和变形聚 上取样, 将试样加工成哑铃状, 其长度为75mm 、 标

酰胺隔热胶煅烧后的灰分进行观察, 结果如图2所 距为25mm 、 中间水平部分的宽度为5mm 、 半径不

示。由图2可知: 正常聚酰胺隔热胶中的玻璃纤维 小于40mm 。采用拉力机分别对试样进行纵向和

呈透明、 细长状; 变形聚酰胺隔热胶中大部分为短碎 横向拉伸, 直到试样拉断, 测量3次, 取最大抗拉力
的玻璃纤维。 的平均值。图4为正常聚酰胺隔热胶和变形聚酰胺
隔热胶的抗拉力测试结果。由图4可知: 变形聚酰
胺隔热胶的纵向抗拉力比正常聚酰胺隔热胶低了约
40% , 两者的纵向断后伸长率无明显差异; 变形聚酰
胺隔热胶横向抗拉力比正常聚酰胺隔热胶低了
100% , 横向断后伸长率低30% , 说明变形聚酰胺隔
热胶的脆性较大。

图2 正常聚酰胺隔热胶和变形聚酰胺隔热胶煅烧后
灰分的微观形貌

1.3 差示扫描量热( DSC ) 分析
DSC分析时的氮气流量为20mL / min , 升温速

率为20 ℃ / min , 将温度由25 ℃升至 300 ℃ , 恒温

5min ; 再以20℃ / min的降温速率将温度由300℃
图4 正常聚酰胺隔热胶和变形聚酰胺隔热胶的
降至 25 ℃ , 恒温 5min 。图 3 为聚酰胺隔热胶的 抗拉力测试结果

DSC分析结果, 聚酰胺隔热胶的熔融峰对应温度约 1.5 红外光谱分析

为240℃ 。聚酰胺隔热胶具有较高的热稳定性, 熔 对正常聚酰胺隔热胶和变形聚酰胺隔热胶进行
融峰对应温度应大于255℃ 。变形聚酰胺隔热胶的 红外光谱分析, 扫描范围为500~4000cm , 结果

-1
熔融峰温度偏低, 说明其加工成型温度偏低。 如图5所示。由图5可知: 正常聚酰胺隔热胶和变
1.4 力学性能测试 形聚酰胺隔热胶的谱图非常相似, 说明两者内部分
分别在正常聚酰胺隔热胶和变形聚酰胺隔热胶 子链的特征基团相似; 变形聚酰胺隔热胶在波数为
3 6
