Page 20 - 理化检验-物理分册2023年第十期

刘佳文, 等: 多层梯度超细晶粒钛的变形机制

碍了这些剪切带的进一步蔓延, 从而导致局部应力增 显示出台阶或凸起[ 图6c ) 中黑色箭头所示]。内部剪

大 [ 13 ] 。在这一阶段, 新的剪切带[ 图6a ) 中黑色箭头 切带的间距仅为50~200nm , 这表明在 A / NC层中
所示] 繁殖, 以适应不断增加的变形。 SEM 观察结果 形成了高密度的剪切带。在 UFG核心观察到一个平

表明, MHSTi 的不同层间具有不同的断裂特征, 在 坦且均匀的断裂面, 微孔洞和韧窝均匀分布, 这与整

A / NC层, 观察到剪切带沿最大剪应力方向排列。剪 个 UFGTi 断裂的微观结构一致。与 NG 层相邻的
切带沿剪切方向扭曲, 一些剪切带的延伸受到了来自 区域显示出山坡特征和明显的波纹状断裂面, 表明裂
另一组不同方向发展的剪切带干涉, 在剪切带的末端 纹存在分叉和扭曲。

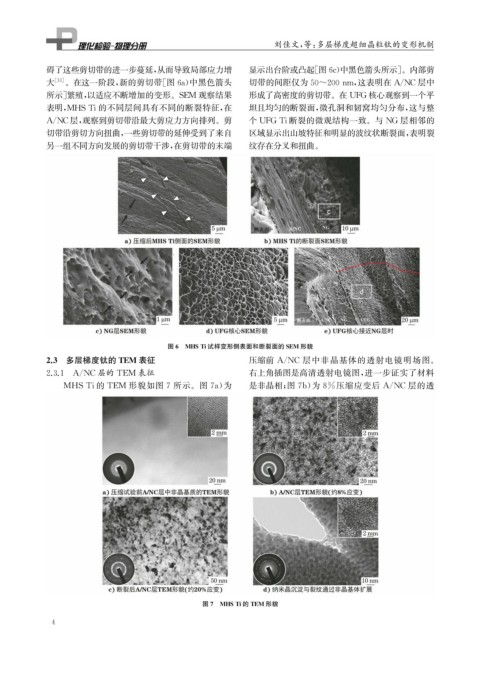

图6 MHSTi 试样变形侧表面和断裂面的SEM 形貌

2.3 多层梯度钛的 TEM 表征 压缩前 A / NC 层中非晶基体的透射电镜明场图。
2.3.1 A / NC层的 TEM 表征 右上角插图是高清透射电镜图, 进一步证实了材料

MHSTi 的 TEM 形貌如图 7 所示。图 7a ) 为 是非晶相; 图 7b ) 为 8% 压缩应变后 A / NC 层的透

图7 MHSTi 的 TEM 形貌

4
