Page 95 - 理化检验-物理分册2022年第十二期
P. 95
朱文凯, 等: 注塑机螺杆表面麻坑产生原因

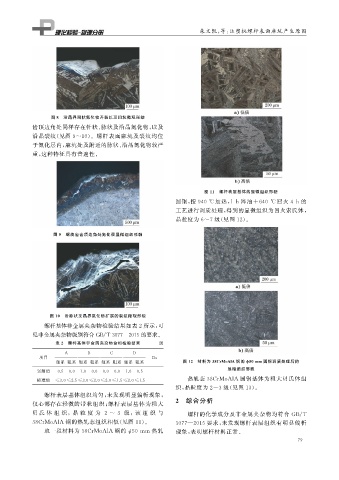

图 8 沿晶界网状氮化物开裂以及凹坑微观形貌
齿顶边角处同样存在针状、 脉状及沿晶氮化物, 以及
沿晶裂纹( 见图 9~10 )。螺杆表面麻坑及裂纹均位
于氮化层内, 麻坑处及附近的脉状、 沿晶氮化物较严
重, 这种特征具有普遍性。
图 11 螺杆表层基体的显微组织形貌
圆钢, 按 940 ℃ 加热, 1h 淬油 +640 ℃ 回火 4h 的
工艺进行调质处理, 得到的显微组织为回火索氏体,
晶粒度为 6~7 级( 见图 12 )。
图 9 螺旋齿齿顶边角处氮化层显微组织形貌
图 10 沿脉状及晶界氮化物扩展的裂纹微观形貌
螺杆基体非金属夹杂物检验结果如表2所示, 可
见非金属夹杂物级别符合 GB / T3077 — 2015的要求。
表 2 螺杆基体非金属夹杂物金相检验结果 级
A B C D
项目 Ds
细系 粗系 细系 粗系 细系 粗系 细系 粗系 图 12 材料为 38CrMoAlA 钢的 ϕ 50mm 圆钢调质处理后的
显微组织形貌
实测值 0.5 0.0 1.0 0.0 0.0 0.0 1.0 0.5 -
标准值 ≤3.0≤2.5≤3.0≤2.0≤2.0≤1.5≤2.0≤1.5 - 热轧态 38CrMoAlA 圆钢基体为粗大贝氏体组
织, 晶粒度为 2~3 级( 见图 13 )。
螺杆表层基体组织均匀, 未发现明显偏析现象,
仅心部存在轻微的带状组织; 螺杆表层基体为粗大 2 综合分析
贝 氏 体 组 织,晶 粒 度 为 2 ~ 3 级,该 组 织 与 螺杆的化学成分及非金属夹杂物均符合 GB / T
38CrMoAlA 钢的热轧态组织相似( 见图 11 )。 3077 — 2015 要求, 未发现螺杆表层组织有明显偏析
取一段材料为 38CrMoAlA 钢的 50mm 热轧 现象, 表明螺杆材料正常。
ϕ
7 9
