Page 47 - 理化检验-物理分册2022年第六期

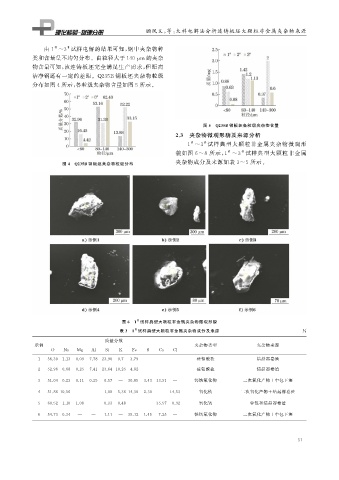

P. 47
顾凤义, 等: 大样电解法分析连铸板坯大颗粒非金属夹杂物来源
由1 ~3 试样电解的结果可知, 钢中夹杂物种
#
#
类和含量呈不均匀分布。由粒径大于140 μ m 的夹杂
物含量可知, 该连铸板坯完全满足生产需求, 但距离
洁净钢还有一定的差距。 Q235B 钢板坯夹杂物粒级
分布如图4所示, 各粒级夹杂物含量如图5所示。
图 5 Q 235B 钢板坯各粒级夹杂物含量
2.3 夹杂物微观形貌及来源分析
1 ~3 试样典型大颗粒非金属夹杂物微观形
#
#
貌如图 6~8 所示, 1 ~3 试样典型大颗粒非金属
#
#
图 4 Q 235B 钢板坯夹杂物粒级分布 夹杂物成分及来源如表 3~5 所示。
图 6 1 试样典型大颗粒非金属夹杂物微观形貌
#
表 3 1 试样典型大颗粒非金属夹杂物成分及来源 %
#
质量分数
示例 夹杂物类型 夹杂物来源
O Na M g Al Si K Fe S Ca Cl
1 56.30 1.13 0.09 7.78 23.90 9.7 3.79 — — — 硅铝酸盐 结晶器卷渣
— — — 硅铝酸盐 结晶器卷渣
2 52.96 0.68 0.25 7.41 23.64 10.25 4.82
3 51.04 0.23 0.11 0.25 0.57 — 30.85 3.43 13.51 — 钙铁氧化物 二次氧化产物 + 中包下渣
4 51.8610.56 — — 1.08 5.3614.30 2.30 — 14.53 氧化铁 二次氧化产物 + 结晶器卷渣
5 60.52 1.10 1.08 — 0.33 0.48 — — 35.57 0.92 氧化钙 中包和结晶器卷渣
6 54.73 0.34 — — 1.11 — 35.12 1.45 7.25 — 铁钙氧化物 二次氧化产物 + 中包下渣
3 1
