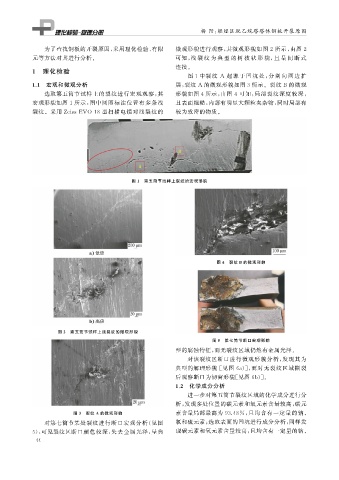

杨 阳: 轻烃区脱乙烷塔塔体钢板开裂原因

为了查找钢板的开裂原因, 采用理化检验、 有限 微观形貌进行观察, 其微观形貌如图 2 所示, 由图 2
元等方法对其进行分析。 可知, 浅 裂 纹 为 典 型 的 树 枝 状 形 貌, 且 呈 间 断 式
连接。
1 理化检验
图 1 中裂 纹 A 起 源 于 凹 坑 处, 分 别 向 两 边 扩
1.1 宏观和微观分析 展, 裂纹 A 的微观形貌如图 3 所示。裂纹 B 的微观
选取第五筒节试样上的裂纹进行宏观观察, 其 形貌如图 4 所示, 由图 4 可知, 局部裂纹深度较深,
宏观形貌如图 1 所示, 图中圆圈标注位置有多条浅 且表面粗糙, 内部有明显大颗粒夹杂物, 同时局部有

裂纹。采用 ZeissEVO18 型扫描电镜对浅裂纹的 较为致密的物质。

图 1 第五筒节试样上裂纹的宏观形貌

图 4 裂纹 B 的微观形貌

图 2 第五筒节试样上浅裂纹的微观形貌
图 5 第七筒节断口宏观形貌
型的腐蚀特征, 而无裂纹区域仍然有金属光泽。
对该裂纹区断口进行微观形貌分析, 发现其为

典型的解理形貌 [ 见图 6a )], 而对无裂纹区域撕裂
后观察断口为韧窝形貌[ 见图 6b )]。
1.2 化学成分分析
进一步对第五筒节裂纹区域的化学成分进行分
析, 发现多处位置的碳元素和氧元素含量较高, 碳元
图 3 裂纹 A 的微观形貌 素含量局部最高为 93.48% , 且均含有一定量的钠、
对第七筒节某处裂纹进行断口宏观分析( 见图 氯和硫元素; 选取表面的凹坑进行成分分析, 同样发
5 ), 可见裂纹区断口颜色较深, 失去金属光泽, 呈典 现碳元素和氧元素含量较高, 且均含有一定量的钠、
