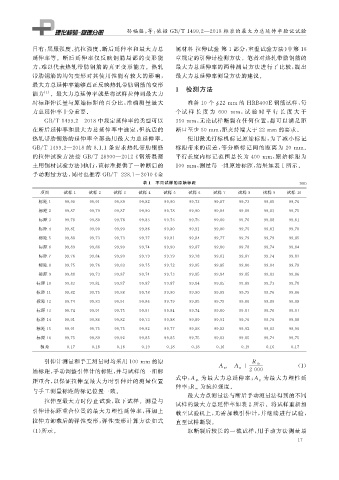

Page 33 - 理化检验-物理分册2022年第四期

孙福猛, 等: 依据 GB / T1499.2 — 2018 标准的最大力总延伸率验证试验

目有: 屈服强度、 抗拉强度、 断后延伸率和最大力总 属材料 拉伸试验 第 1 部分: 室温试验方法》 中第 18
延伸率等。断后延伸率仅反映钢筋局部的变 形能 章规定的引伸计检测方法。笔者对热轧带肋钢筋的
力, 难以代表热轧带肋钢筋的真正变形能力。热轧 最大力总延伸率的两种测量方法进行了比较, 提出
带肋钢筋的均匀变形对其使用性能有较大的影响, 最大力总延伸率测量方法的建议。
最大力总延伸率能够真正反映热轧带肋钢筋的变形 1 检测方法
能力 [ 1 ] 。最大力总延伸率就是将试样拉伸到最大力
时标距伸长量与原始标距的百分比, 准确测量最大 准备 10 个 22mm 的 HRB400E 钢筋试样, 每

ϕ

力总延伸率十分重要。 个试 样 长 度 为 600 mm , 试 验 时 平 行 长 度 大 于

GB / T1499.2 — 2018 中规定延伸率的类型可以 350mm , 无论试样断裂在任何位置, 都可以满足距

在断后延伸率和最大力总延伸率中选定, 但抗震的 断口至少 50mm , 距夹持端大于 22mm 的要求。

热轧带肋钢筋的延伸率全部选用最大力总延伸率。 使用激光打标机标记原始标距, 为了减小标记
GB / T1499.2 — 2018 的 8.1.1 条要求热轧带肋钢筋 标距带来的误差, 等分格标记间的距离为 20 mm 。

的拉伸试验方法按 GB / T28900 — 2012 《 钢筋混凝 平行长度内标记范围总长为 400 mm , 原始标距为
土用钢材试验方法》 执行, 该标准提供了一种断后的 100mm , 测量每一组原始标距, 结果如表 1 所示。

手动测量方法, 同时也推荐 GB / T 228.1-2010 《 金
表 1 不同试样的原始标距 mm
项目 试样 1 试样 2 试样 3 试样 4 试样 5 试样 6 试样 7 试样 8 试样 9 试样 10
标距 1 99.90 99.91 99.89 99.82 99.90 99.73 99.87 99.73 99.85 99.76
标距 2 99.87 99.79 99.87 99.90 99.78 99.90 99.84 99.89 99.83 99.75
标距 3 99.78 99.80 99.78 99.85 99.75 99.75 99.80 99.76 99.88 99.81
标距 4 99.81 99.90 99.90 99.86 99.80 99.91 99.80 99.75 99.81 99.78
标距 5 99.88 99.73 99.73 99.77 99.81 99.84 99.77 99.79 99.79 99.85
标距 6 99.89 99.86 99.90 99.74 99.90 99.87 99.80 99.78 99.74 99.84
标距 7 99.76 99.84 99.90 99.79 99.79 99.78 99.81 99.87 99.74 99.87
标距 8 99.75 99.76 99.83 99.75 99.72 99.85 99.85 99.80 99.84 99.78
标距 9 99.88 99.73 99.87 99.74 99.73 99.85 99.84 99.85 99.83 99.86
标距 10 99.83 99.81 99.87 99.87 99.87 99.84 99.85 99.89 99.73 99.78
标距 11 99.82 99.75 99.88 99.78 99.90 99.90 99.85 99.75 99.76 99.86
标距 12 99.74 99.83 99.91 99.86 99.79 99.85 99.75 99.80 99.89 99.88
标距 13 99.74 99.91 99.75 99.91 99.84 99.74 99.80 99.81 99.76 99.91
标距 14 99.91 99.86 99.82 99.73 99.88 99.89 99.91 99.76 99.76 99.88
标距 15 99.91 99.75 99.75 99.92 99.77 99.88 99.83 99.92 99.83 99.90
标距 16 99.75 99.89 99.92 99.85 99.85 99.75 99.83 99.85 99.74 99.75
极差 0.17 0.18 0.18 0.19 0.18 0.18 0.16 0.19 0.16 0.17

引伸计测量和手工测量时均采用 100mm 的原 R m
A g t=A g + ( 1 )
始标距, 手动调整引伸计的标距, 并与试样的一组标 2000
为最大力塑性延
距重合, 以保证拉伸至最大力时引伸计的测量位置 式中: A g t 为最大力总延伸率; A g
为抗拉强度。
与手工测量标距的标记位置一致。 伸率; R m
最大力点测量法与断后手动测量法得到的不同
拉伸至最大力时停止试验, 取下试样。测量与
试样的最大力总延伸率如表 2 所示。将试样重新加
引伸计标距重合位置的最大力塑性延伸率, 再加上 载至试验机上, 无需加载引伸计, 并继续进行试验,
拉伸力卸载后的弹性变形, 弹性变形计算方法如式 直至试样断裂。
( 1 ) 所示。 取断裂后较长的一截试样, 用手动方法测量最
1 7
