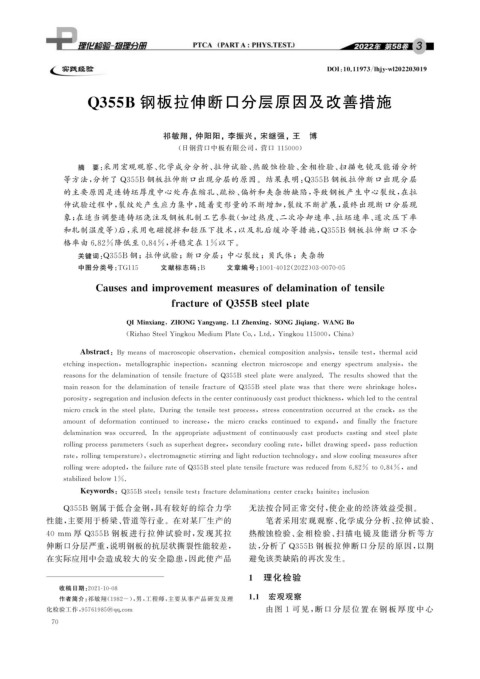

Page 82 - 理化检验-物理分册2022年第三期

DOI : 10.11973 / lh jy -wl202203019

Q 355B 钢板拉伸断口分层原因及改善措施

祁敏翔,仲阳阳,李振兴,宋继强,王 博

( 日钢营口中板有限公司,营口 115000 )
摘 要: 采用宏观观察、 化学成分分析、 拉伸试验、 热酸蚀检验、 金相检验、 扫描电镜及能谱分析
等方法, 分析了 Q355B 钢板拉伸断口出现分层的原因。结果表明: Q355B 钢板拉伸断口出现分层
的主要原因是连铸坯厚度中心处存在缩孔、 疏松、 偏析和夹杂物缺陷, 导致钢板产生中心裂纹, 在拉
伸试验过程中, 裂纹处产生应力集中, 随着变形量的不断增加, 裂纹不断扩展, 最终出现断口分层现
象; 在适当调整连铸坯浇注及钢板轧制工艺参数( 如过热度、 二次冷却速率、 拉坯速率、 道次压下率
和轧制温度等) 后, 采用电磁搅拌和轻压下技术, 以及轧后缓冷等措施, Q355B 钢板拉伸断口不合
格率由 6.82% 降低至 0.84% , 并稳定在 1% 以下。

关键词: Q355B 钢;拉伸试验;断口分层;中心裂纹;贝氏体;夹杂物

中图分类号: TG115 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 03-0070-05

Causesandim p rovementmeasuresofdelaminationoftensile

fractureofQ 355Bsteel p late

Q IMinxian g ZHONGYan gy an g LIZhenxin g SONGJi q ian g WANGBo
,
,
,
,

( RizhaoSteelYin g kouMediumPlateCo. , Ltd. , Yin g kou115000 , China )

Abstract : B ymeansofmacrosco p icobservation , chemicalcom p ositionanal y sis , tensiletest , thermalacid

etchin g ins p ection , metallo g ra p hicins p ection , scannin gelectron microsco p eandener gys p ectrum anal y sis , the

reasonsforthedelaminationoftensilefractureofQ355Bsteelp latewereanal y zed.Theresultsshowedthatthe

mainreasonforthedelaminationoftensilefractureofQ355Bsteelp late wasthatthere wereshrinka g eholes ,

p orosit y , se g re g ationandinclusiondefectsinthecentercontinuousl y cast p roductthickness , whichledtothecentral

microcrackinthesteelp late.Durin gthetensiletestp rocess , stressconcentrationoccurredatthecrack , asthe

amountofdeformationcontinuedtoincrease , the microcrackscontinuedtoex p and , andfinall ythefracture

delaminationwasoccurred.Inthea pp ro p riatead j ustmentofcontinuousl ycastp roductscastin gandsteelp late

rollin gp rocessp arameters ( suchassu p erheatde g ree , secondar ycoolin grate , billetdrawin gs p eed , p assreduction

rate , rollin g tem p erature ), electroma g neticstirrin g andli g htreductiontechnolo gy , andslowcoolin gmeasuresafter

rollin gwereado p ted , thefailurerateofQ355Bsteel p latetensilefracturewasreducedfrom6.82% to0.84% , and

stabilizedbelow1%.

Ke y words : Q355Bsteel ; tensiletest ; fracturedelamination ; centercrack ; bainite ; inclusion
Q355B 钢属于低合金钢, 具有较好的综合力学 无法按合同正常交付, 使企业的经济效益受损。
性能, 主要用于桥梁、 管道等行业。在对某厂生产的 笔者采用宏观观察、 化学成分分析、 拉伸试验、

40mm 厚 Q355B 钢板进行拉伸试验 时, 发 现其拉 热酸蚀检验、 金相检验、 扫描电镜及能谱分析等方
伸断口分层严重, 说明钢板的抗层状撕裂性能较差, 法, 分析了 Q355B 钢板拉伸断口分层的原因, 以期
在实际应用中会造成较大的安全隐患, 因此使产品 避免该类缺陷的再次发生。
1 理化检验
收稿日期: 2021-10-08
作者简介: 祁敏翔( 1982- ), 男, 工程师, 主要从事产品研发及理 1.1 宏观观察
由图 1 可见, 断 口 分 层 位 置 在 钢 板 厚 度 中 心
化检验工作, 95761985@ qq .com
7 0
